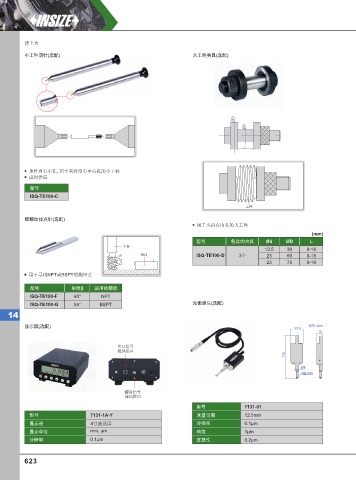

接上页
小工件顶针(选配) 大工件夹具(选配)
ØD
Ød
L
顶针内有小孔, 用于夹持没有中心孔的小工件
成对供应
型号
ISQ-TE100-C
工件
锥螺纹找点针(选配)
用于夹持有内孔的大工件
(mm)
型号 包含的夹具 Ød ØD L
工件
13.5 30 0-18
量块
β ISQ-TE100-D 3个 23 60 0-18
23 75 0-18
用于寻找NPT或BSPT的测量点
型号 角度β 适用的螺纹
ISQ-TE100-F 60° NPT
ISQ-TE100-G 55° BSPT 光栅测头(选配)
14
显示器(选配) 33.6 单位: mm
15
串口信号
通讯接口
115
Ø8
M2.5x6
键盘信号
通讯接口
型号 7131-01
型号 7131-1A-Y 测量范围 12.5mm
显示器 4寸液晶屏 分辨率 0.1µm
显示单位 mm, µm 精度 1µm
分辨率 0.1µm 重复性 0.2µm
