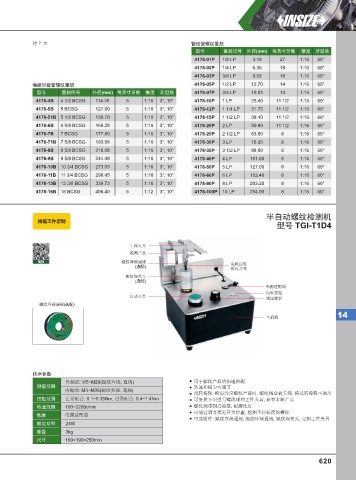

接上页 管线管螺纹量规
型号 量规代号 外径(mm) 每英寸牙数 锥度 牙型角
4178-01P 1/8 LP 3.18 27 1:16 60°
4178-02P 1/4 LP 6.35 18 1:16 60°
4178-03P 3/8 LP 9.53 18 1:16 60°
偏梯形套管螺纹量规 4178-05P 1/2 LP 12.70 14 1:16 60°
型号 量规代号 外径(mm) 每英寸牙数 锥度 牙型角 4178-07P 3/4 LP 19.05 14 1:16 60°
4178-4B 4 1/2 BCSG 114.30 5 1:16 3°, 10° 4178-10P 1 LP 25.40 11 1/2 1:16 60°
4178-5B 5 BCSG 127.00 5 1:16 3°, 10° 4178-12P 1 1/4 LP 31.75 11 1/2 1:16 60°
4178-51B 5 1/2 BCSG 139.70 5 1:16 3°, 10° 4178-15P 1 1/2 LP 38.10 11 1/2 1:16 60°
4178-6B 6 5/8 BCSG 168.28 5 1:16 3°, 10° 4178-20P 2 LP 50.80 11 1/2 1:16 60°
4178-7B 7 BCSG 177.80 5 1:16 3°, 10° 4178-25P 2 1/2 LP 63.50 8 1:16 60°
4178-71B 7 5/8 BCSG 193.68 5 1:16 3°, 10° 4178-30P 3 LP 76.20 8 1:16 60°
4178-8B 8 5/8 BCSG 219.08 5 1:16 3°, 10° 4178-35P 3 1/2 LP 88.90 8 1:16 60°
4178-9B 9 5/8 BCSG 244.48 5 1:16 3°, 10° 4178-40P 4 LP 101.60 8 1:16 60°
4178-10B 10 3/4 BCSG 273.05 5 1:16 3°, 10° 4178-50P 5 LP 127.00 8 1:16 60°
4178-11B 11 3/4 BCSG 298.45 5 1:16 3°, 10° 4178-60P 6 LP 152.40 8 1:16 60°
4178-13B 13 3/8 BCSG 339.73 5 1:16 3°, 10° 4178-80P 8 LP 203.20 8 1:16 60°
4178-16B 16 BCSG 406.40 5 1:12 3°, 10° 4178-100P 10 LP 254.00 8 1:16 60°

半自动螺纹检测机
根据⼯件定制
型号 TGI-T1D4

工件夹具
被测产品
视频 螺纹塞规通规 电机反转
(选配) 接近开关
螺纹规夹头
(选配)
电源适配器
反转按钮
启动开关
调速旋钮
螺纹环规通规(选配)
14
主机箱

技术参数
外螺纹: M5~M20(螺纹环规, 通规) 用于螺纹产品的快速检测
测量范围 转速和扭力可调节
内螺纹: M3~M36(螺纹塞规, 通规)
反转按钮: 检出异常螺纹产品时, 螺纹规会被卡滞, 按反转按钮可退出
扭矩范围 正常配合: 0.1~0.35Nm, 过盈配合: 0.4~1.4Nm 可更换不同型号螺纹规和工件夹具, 兼容多款产品
转速范围 100~2200r/min 螺纹规带DLC涂层, 耐磨性好
可通过调节接近开关位置, 检测不同长度的螺纹
电源 电源适配器
可选附件: 螺纹塞规通规, 螺纹环规通规, 螺纹规夹头, 定制工件夹具
额定功率 24W

重量 3kg
尺寸 160×190×250mm
