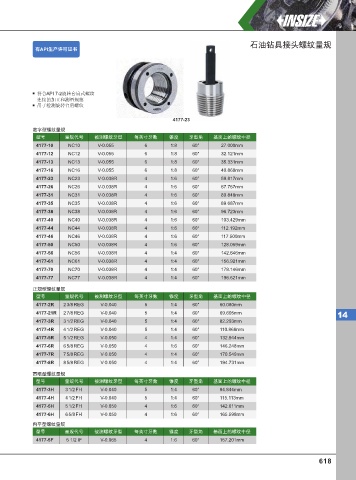

石油钻具接头螺纹量规
有API⽣产许可证书

符合API 7-2旋转台肩式螺纹
连接的加工和测量规范
用于检测旋转台肩螺纹

4177-23
数字型螺纹量规
型号 量规代号 被测螺纹牙型 每英寸牙数 锥度 牙型角 基面上的螺纹中径
4177-10 NC10 V-0.055 6 1:8 60° 27.000mm
4177-12 NC12 V-0.055 6 1:8 60° 32.121mm
4177-13 NC13 V-0.055 6 1:8 60° 35.331mm
4177-16 NC16 V-0.055 6 1:8 60° 40.869mm
4177-23 NC23 V-0.038R 4 1:6 60° 59.817mm
4177-26 NC26 V-0.038R 4 1:6 60° 67.767mm
4177-31 NC31 V-0.038R 4 1:6 60° 80.848mm
4177-35 NC35 V-0.038R 4 1:6 60° 89.687mm
4177-38 NC38 V-0.038R 4 1:6 60° 96.723mm
4177-40 NC40 V-0.038R 4 1:6 60° 103.429mm
4177-44 NC44 V-0.038R 4 1:6 60° 112.192mm
4177-46 NC46 V-0.038R 4 1:6 60° 117.500mm
4177-50 NC50 V-0.038R 4 1:6 60° 128.059mm
4177-56 NC56 V-0.038R 4 1:4 60° 142.646mm
4177-61 NC61 V-0.038R 4 1:4 60° 156.921mm
4177-70 NC70 V-0.038R 4 1:4 60° 179.146mm
4177-77 NC77 V-0.038R 4 1:4 60° 196.621mm

正规型螺纹量规
型号 量规代号 被测螺纹牙型 每英寸牙数 锥度 牙型角 基面上的螺纹中径
4177-2R 2 3/8 REG V-0.040 5 1:4 60° 60.080mm
4177-21R 2 7/8 REG V-0.040 5 1:4 60° 69.605mm
14
4177-3R 3 1/2 REG V-0.040 5 1:4 60° 82.293mm
4177-4R 4 1/2 REG V-0.040 5 1:4 60° 110.868mm
4177-5R 5 1/2 REG V-0.050 4 1:4 60° 132.944mm
4177-6R 6 5/8 REG V-0.050 4 1:6 60° 146.248mm
4177-7R 7 5/8 REG V-0.050 4 1:4 60° 170.549mm
4177-8R 8 5/8 REG V-0.050 4 1:4 60° 194.731mm
贯眼型螺纹量规
型号 量规代号 被测螺纹牙型 每英寸牙数 锥度 牙型角 基面上的螺纹中径
4177-3H 3 1/2 FH V-0.040 5 1:4 60° 94.844mm
4177-4H 4 1/2 FH V-0.040 5 1:4 60° 115.113mm
4177-5H 5 1/2 FH V-0.050 4 1:6 60° 142.011mm
4177-6H 6 5/8 FH V-0.050 4 1:6 60° 165.598mm
内平型螺纹量规
型号 量规代号 被测螺纹牙型 每英寸牙数 锥度 牙型角 基面上的螺纹中径
4177-5F 5 1/2 IF V-0.065 4 1:6 60° 157.201mm
