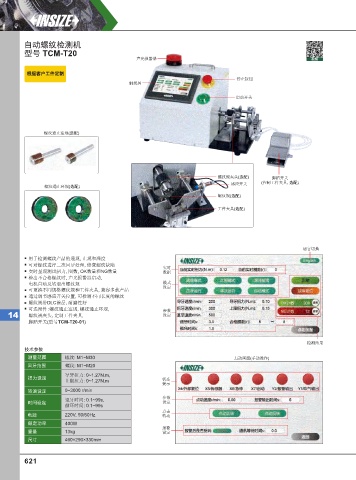

自动螺纹检测机
型号 TCM-T20
声光报警器 视频

根据客⼾⼯件定制
停止按钮
触摸屏

启动开关

螺纹通止塞规(选配)

螺纹规夹头(选配) 脚踏开关
感应开关 (控制工件夹具, 选配)
螺纹通止环规(选配)
螺纹规(选配)
工件夹具(选配)

语言切换
用于检测螺纹产品的通规, 止规和深度
可对螺纹进行二次回牙处理, 修复螺纹缺陷 实时
实时呈现测试扭力, 圈数, OK数量和NG数量 数据
检出不合格螺纹时, 声光报警器启动,
电机自动反转退出螺纹规 模式
设定
可更换不同规格螺纹规和工件夹具, 兼容多款产品
通过调节感应开关位置, 可检测不同长度的螺纹

螺纹规带DLC涂层, 耐磨性好
可选附件:螺纹通止塞规, 螺纹通止环规, 参数
14 螺纹规夹头, 定制工件夹具, 设定
脚踏开关(型号TCM-T20-01)

检测结果
技术参数

测量范围 螺纹: M1~M30 点动画面(手动操作)
回牙范围 螺纹: M1~M20
导牙扭力: 0~1.27N.m,
扭力设定 状态
上限扭力: 0~1.27N.m
提示
转速设定 0~3000 r/min
参数
退牙时间: 0.1~99s,
时间设定 设定
循环时间: 0.1~99s
点击
电源 220V, 50/60Hz 转动
额定功率 400W
重量 13kg 报警
设定
尺寸 460×290×330mm

621
