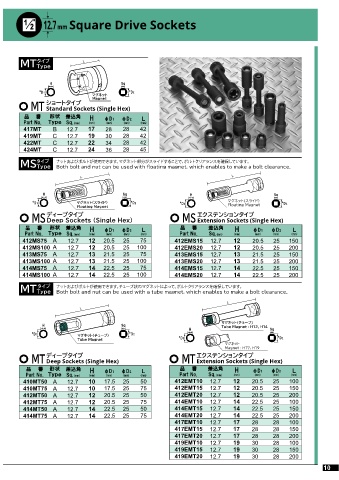

2 12.7mm Square Drive Sockets
／

タイプ
MT Type

H Sq
φ φ
D1 D2
マグネット
Magnet
ショートタイプ
MT Standard Sockets (Single Hex)
品 番 形状 差込角 H φD1 φD2 Ｌ
Part No. Ｔｙｐｅ Sq.(mm) (mm) (mm) (mm) (mm)
417MT B 12.7 17 28 28 42
419MT C 12.7 19 30 28 42
422MT C 12.7 22 34 28 42
424MT C 12.7 24 36 28 45

MS タイプ φοτ͓ΑͼϘϧτ͕࢖༻Ͱ͖·͢ɻϚάωοτ෦෼͕εϥΠυ͢Δ͜ͱͰɺϘϧτΫϦΞϥϯεΛ֬อ͍ͯ͠·͢ɻ
Type
Both bolt and nut can be used with floating magnet, which enables to make a bolt clearance.

H Sq H Sq
φ マグネット（スライド） φ φ マグネット（スライド） φ
D1 D2 D1 Floating Magnet D2
Floating Magnet
MS ディープタイプ MS エクステンションタイプ
Extension Sockets (Single Hex)
Deep Sockets (Single Hex)
品 番 形状 差込角 H φD1 φD2 Ｌ 品 番 差込角 H φD1 φD2 Ｌ
Part No. Ｔｙｐｅ Sq.(mm) (mm) (mm) (mm) (mm) Part No. Sq.(mm) (mm) (mm) (mm) (mm)
412MS75 A 12.7 12 20.5 25 75 412EMS15 12.7 12 20.5 25 150
412MS100 A 12.7 12 20.5 25 100 412EMS20 12.7 12 20.5 25 200
413MS75 A 12.7 13 21.5 25 75 413EMS15 12.7 13 21.5 25 150
413MS100 A 12.7 13 21.5 25 100 413EMS20 12.7 13 21.5 25 200
414MS75 A 12.7 14 22.5 25 75 414EMS15 12.7 14 22.5 25 150
414MS100 A 12.7 14 22.5 25 100 414EMS20 12.7 14 22.5 25 200

タイプ
MT Type φοτ͓ΑͼϘϧτ͕࢖༻Ͱ͖·͢ɻνϡʔϒঢ়ͷϚάωοτʹΑͬͯɺϘϧτΫϦΞϥϯεΛ֬อ͍ͯ͠·͢ɻ
Both bolt and nut can be used with a tube magnet, which enables to make a bolt clearance.

マグネット（チューブ）
H Sq Tube Magnet : H12, H14
H Sq
φ φ
D1 マグネット（チューブ） D2 φ
Tube Magnet φ D1 D2
マグネット
Magnet : H17, H19
ディープタイプ エクステンションタイプ
MT Deep Sockets (Single Hex) MT Extension Sockets (Single Hex)
品 番 形状 差込角 H φD1 φD2 Ｌ 品 番 差込角 H φD1 φD2 Ｌ
Part No. Ｔｙｐｅ Sq.(mm) (mm) (mm) (mm) (mm) Part No. Sq.(mm) (mm) (mm) (mm) (mm)
410MT50 A 12.7 10 17.5 25 50 412EMT10 12.7 12 20.5 25 100
410MT75 A 12.7 10 17.5 25 75 412EMT15 12.7 12 20.5 25 150
412MT50 A 12.7 12 20.5 25 50 412EMT20 12.7 12 20.5 25 200
412MT75 A 12.7 12 20.5 25 75 414EMT10 12.7 14 22.5 25 100
414MT50 A 12.7 14 22.5 25 50 414EMT15 12.7 14 22.5 25 150
414MT75 A 12.7 14 22.5 25 75 414EMT20 12.7 14 22.5 25 200
417EMT10 12.7 17 28 28 100
417EMT15 12.7 17 28 28 150
417EMT20 12.7 17 28 28 200
419EMT10 12.7 19 30 28 100
419EMT15 12.7 19 30 28 150
419EMT20 12.7 19 30 28 200
