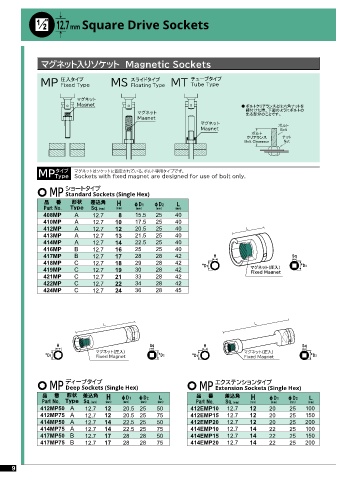

2 12.7mm Square Drive Sockets
／

マグネット入りソケット Magnetic Sockets

MP 圧入タイプ MS スライドタイプ MT チューブタイプ
Tube Type
Fixed Type
Floating Type
マグネット
Magnet ● ボルトクリアランスとは六角ナットを
締付けた時、下図のようにボルトの
マグネット 出る部分のことです。
Magnet
マグネット ボルト
Magnet Bolt
ボルト
クリアランス ナット
Bolt Clearance Nut

タイプ
MP Type Ϛάωοτ͸ιέοτʹݻఆ͞Ε͍ͯΔɺϘϧτઐ༻λΠϓͰ͢ɻ
Sockets with fixed magnet are designed for use of bolt only.
ショートタイプ
MP Standard Sockets (Single Hex)
品 番 形状 差込角 H φD1 φD2 Ｌ
Part No. Ｔｙｐｅ Sq.(mm) (mm) (mm) (mm) (mm)
408MP A 12.7 8 15.5 25 40
410MP A 12.7 10 17.5 25 40
412MP A 12.7 12 20.5 25 40
413MP A 12.7 13 21.5 25 40
414MP A 12.7 14 22.5 25 40
416MP B 12.7 16 25 25 40
417MP B 12.7 17 28 28 42 H Sq
418MP C 12.7 18 29 28 42 φ φ
419MP C 12.7 19 30 28 42 D1 マグネット（圧入） D2
Fixed Magnet
421MP C 12.7 21 33 28 42
422MP C 12.7 22 34 28 42
424MP C 12.7 24 36 28 45

H Sq H Sq
マグネット（圧入） マグネット（圧入）
φ φ φ φ
D1 Fixed Magnet D2 D1 Fixed Magnet D2

ディープタイプ エクステンションタイプ
MP Deep Sockets (Single Hex) MP Extension Sockets (Single Hex)
品 番 形状 差込角 H φD1 φD2 Ｌ 品 番 差込角 H φD1 φD2 Ｌ
Part No. Ｔｙｐｅ Sq.(mm) (mm) (mm) (mm) (mm) Part No. Sq.(mm) (mm) (mm) (mm) (mm)
412MP50 A 12.7 12 20.5 25 50 412EMP10 12.7 12 20 25 100
412MP75 A 12.7 12 20.5 25 75 412EMP15 12.7 12 20 25 150
414MP50 A 12.7 14 22.5 25 50 412EMP20 12.7 12 20 25 200
414MP75 A 12.7 14 22.5 25 75 414EMP10 12.7 14 22 25 100
417MP50 B 12.7 17 28 28 50 414EMP15 12.7 14 22 25 150
417MP75 B 12.7 17 28 28 75 414EMP20 12.7 14 22 25 200
