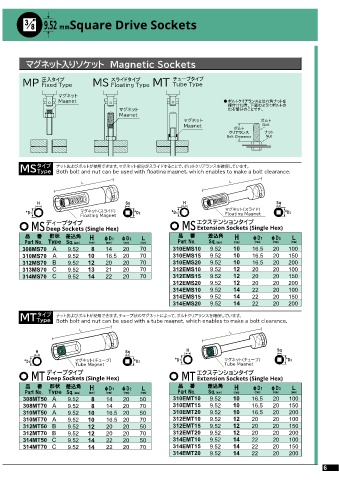

8 9.52 mmSquare Drive Sockets
／

マグネット入りソケット Magnetic Sockets

MP 圧入タイプ MS スライドタイプ MT チューブタイプ
Tube Type
Fixed Type
Floating Type
マグネット
Magnet ● ボルトクリアランスとは六角ナットを
締付けた時、下図のようにボルトの
マグネット 出る部分のことです。
Magnet
マグネット ボルト
Magnet Bolt
ボルト
クリアランス ナット
Bolt Clearance Nut

MS タイプ φοτ͓ΑͼϘϧτ͕࢖༻Ͱ͖·͢ɻϚάωοτ෦෼͕εϥΠυ͢Δ͜ͱͰɺϘϧτΫϦΞϥϯεΛ֬อ͍ͯ͠·͢ɻ
Type
Both bolt and nut can be used with floating magnet, which enables to make a bolt clearance.

H Sq H Sq
φ マグネット（スライド） φ φ マグネット（スライド） φ D2
D1 D2 D1 Floating Magnet
Floating Magnet
MS ディープタイプ MS エクステンションタイプ
Extension Sockets (Single Hex)
Deep Sockets (Single Hex)
品 番 形状 差込角 H φD1 φD2 Ｌ 品 番 差込角 H φD1 φD2 Ｌ
Part No. Ｔｙｐｅ Sq.(mm) (mm) (mm) (mm) (mm) Part No. Sq.(mm) (mm) (mm) (mm) (mm)
308MS70 A 9.52 8 14 20 70 310EMS10 9.52 10 16.5 20 100
310MS70 A 9.52 10 16.5 20 70 310EMS15 9.52 10 16.5 20 150
312MS70 B 9.52 12 20 20 70 310EMS20 9.52 10 16.5 20 200
313MS70 C 9.52 13 21 20 70 312EMS10 9.52 12 20 20 100
314MS70 C 9.52 14 22 20 70 312EMS15 9.52 12 20 20 150
312EMS20 9.52 12 20 20 200
314EMS10 9.52 14 22 20 100
314EMS15 9.52 14 22 20 150
314EMS20 9.52 14 22 20 200
タイプ
MT Type φοτ͓ΑͼϘϧτ͕࢖༻Ͱ͖·͢ɻνϡʔϒঢ়ͷϚάωοτʹΑͬͯɺϘϧτΫϦΞϥϯεΛ֬อ͍ͯ͠·͢ɻ
Both bolt and nut can be used with a tube magnet, which enables to make a bolt clearance.

H Sq H Sq
φ マグネット（チューブ） φ φ D1 マグネット（チューブ） φ D2
D1 D2
Tube Magnet Tube Magnet
ディープタイプ エクステンションタイプ
MT Deep Sockets (Single Hex) MT Extension Sockets (Single Hex)
品 番 形状 差込角 H φD1 φD2 Ｌ 品 番 差込角 H φD1 φD2 Ｌ
Part No. Ｔｙｐｅ Sq.(mm) (mm) (mm) (mm) (mm) Part No. Sq.(mm) (mm) (mm) (mm) (mm)
308MT50 A 9.52 8 14 20 50 310EMT10 9.52 10 16.5 20 100
308MT70 A 9.52 8 14 20 70 310EMT15 9.52 10 16.5 20 150
310MT50 A 9.52 10 16.5 20 50 310EMT20 9.52 10 16.5 20 200
310MT70 A 9.52 10 16.5 20 70 312EMT10 9.52 12 20 20 100
312MT50 B 9.52 12 20 20 50 312EMT15 9.52 12 20 20 150
312MT70 B 9.52 12 20 20 70 312EMT20 9.52 12 20 20 200
314MT50 C 9.52 14 22 20 50 314EMT10 9.52 14 22 20 100
314MT70 C 9.52 14 22 20 70 314EMT15 9.52 14 22 20 150
314EMT20 9.52 14 22 20 200
