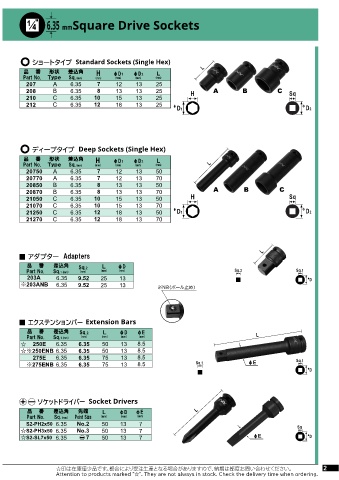

Page 7 - NAC套筒fastener-tools8

"
1 ／ 6.35 mmSquare Drive Sockets
4

ショートタイプ Standard Sockets (Single Hex)
L
品 番 形状 差込角 H φD1 φD2 Ｌ
Part No. Ｔｙｐｅ Sq.(mm) (mm) (mm) (mm) (mm)
207 A 6.35 7 12 13 25
208 B 6.35 8 13 13 25 H A B C Sq
210 C 6.35 10 15 13 25
212 C 6.35 12 18 13 25 φ φ
D1 D2

ディープタイプ Deep Sockets (Single Hex)
品 番 形状 差込角 H φD1 φD2 Ｌ
Part No. Ｔｙｐｅ Sq.(mm) (mm) (mm) (mm) (mm) L
20750 A 6.35 7 12 13 50
20770 A 6.35 7 12 13 70
20850 B 6.35 8 13 13 50
20870 B 6.35 8 13 13 70 A B C
21050 C 6.35 10 15 13 50 H Sq
21070 C 6.35 10 15 13 70
21250 C 6.35 12 18 13 50 φ D1 φ D2
21270 C 6.35 12 18 13 70

L
アダプター Adapters

品 番 差込角 Sq.2 Ｌ φD
Part No. Sq.1(mm) (mm) (mm) (mm) Sq.2 Sq.1
203A 6.35 9.52 25 13 φ D
˞203ANB 6.35 9.52 25 13 ※NB（ボール止め）

エクステンションバー Extension Bars
品 番 差込角 Sq.2 Ｌ φD φE
Part No. Sq.1(mm) (mm) (mm) (mm) (mm) L
ˑ 250E 6.35 6.35 50 13 8.5
ˑ ˞250ENB 6.35 6.35 50 13 8.5
275E 6.35 6.35 75 13 8.5 Sq.1
˞275ENB 6.35 6.35 75 13 8.5 Sq.2 φＥ
φ D

ソケットドライバー Socket Drivers

品 番 差込角 先端 Ｌ φD φE L
Part No. Sq.(mm) Point Size (mm) (mm) (mm)
S2-PH2x50 6.35 No.2 50 13 7
ˑ S2-PH3x50 6.35 No.3 50 13 7 Sq
ˑ S2-SL7x50 6.35 7 50 13 7 φＥ φ D

ˑҹ͸ࡏݿۇগ඼Ͱ͢ɻ౎߹ʹΑΓड஫ੜ࢈ͱͳΔ৔߹͕͋Γ·͢ͷͰɺೲظ͸౎౓͓໰͍߹Θ͍ͤͩ͘͞ɻ 2
Attention to products marked "☆". They are not always in stock. Check the delivery time when ordering.
