Page 10 - NAC套筒fastener-tools8

3 "

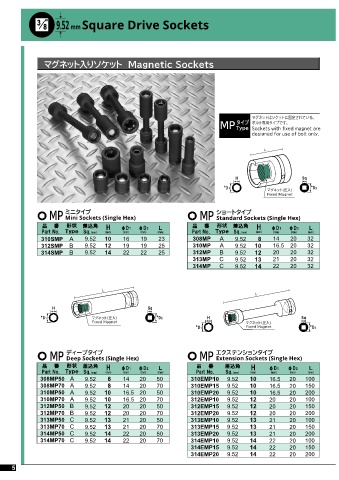

8 9.52 mmSquare Drive Sockets
／

マグネット入りソケット Magnetic Sockets

Ϛάωοτ͸ιέοτʹݻఆ͞Ε͍ͯΔɺ
タイプ
MP Type Ϙϧτઐ༻λΠϓͰ͢ɻ
Sockets with fixed magnet are
designed for use of bolt only.

H Sq
φ φ
D1 D2
マグネット（圧入）
Fixed Magnet
ミニタイプ ショートタイプ
MP Mini Sockets (Single Hex) MP Standard Sockets (Single Hex)
品 番 形状 差込角 H φD1 φD2 Ｌ 品 番 形状 差込角 H φD1 φD2 Ｌ
Part No. Ｔｙｐｅ Sq.(mm) (mm) (mm) (mm) (mm) Part No. Ｔｙｐｅ Sq.(mm) (mm) (mm) (mm) (mm)
310SMP A 9.52 10 16 19 23 308MP A 9.52 8 14 20 32
312SMP B 9.52 12 19 19 25 310MP A 9.52 10 16.5 20 32
314SMP B 9.52 14 22 22 25 312MP B 9.52 12 20 20 32
313MP C 9.52 13 21 20 32
314MP C 9.52 14 22 20 32

H Sq
φ φ
D1 マグネット（圧入） D2 H Sq
Fixed Magnet マグネット（圧入）
φ Fixed Magnet φ
D1 D2

ディープタイプ エクステンションタイプ
MP Deep Sockets (Single Hex) MP Extension Sockets (Single Hex)
品 番 形状 差込角 H φD1 φD2 Ｌ 品 番 差込角 H φD1 φD2 Ｌ
Part No. Ｔｙｐｅ Sq.(mm) (mm) (mm) (mm) (mm) Part No. Sq.(mm) (mm) (mm) (mm) (mm)
308MP50 A 9.52 8 14 20 50 310EMP10 9.52 10 16.5 20 100
308MP70 A 9.52 8 14 20 70 310EMP15 9.52 10 16.5 20 150
310MP50 A 9.52 10 16.5 20 50 310EMP20 9.52 10 16.5 20 200
310MP70 A 9.52 10 16.5 20 70 312EMP10 9.52 12 20 20 100
312MP50 B 9.52 12 20 20 50 312EMP15 9.52 12 20 20 150
312MP70 B 9.52 12 20 20 70 312EMP20 9.52 12 20 20 200
313MP50 C 9.52 13 21 20 50 313EMP10 9.52 13 21 20 100
313MP70 C 9.52 13 21 20 70 313EMP15 9.52 13 21 20 150
314MP50 C 9.52 14 22 20 50 313EMP20 9.52 13 21 20 200
314MP70 C 9.52 14 22 20 70 314EMP10 9.52 14 22 20 100
314EMP15 9.52 14 22 20 150
314EMP20 9.52 14 22 20 200

5
