1 "

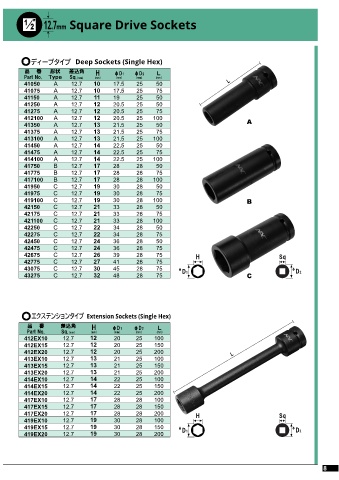

            2 12.7mm Square Drive Sockets
          /




            ディープタイプ Deep Sockets (Single Hex)

          品    番   形状    差込角       H     φD1    φD2     L
          Part No.  Type  Sq.(mm)  (mm)   (mm)   (mm)   (mm)
          41050     A     12.7    10     17.5    25     50                       L
          41075     A     12.7    10     17.5    25     75
          41150     A     12.7    11     19      25     50
          41250     A     12.7    12     20.5    25     50
          41275     A     12.7    12     20.5    25     75
          412100    A     12.7    12     20.5    25    100                              A
          41350     A     12.7    13     21.5    25     50
          41375     A     12.7    13     21.5    25     75
          413100    A     12.7    13     21.5    25    100
          41450     A     12.7    14     22.5    25     50
          41475     A     12.7    14     22.5    25     75
          414100    A     12.7    14     22.5    25    100
          41750     B     12.7    17     28      28     50
          41775     B     12.7    17     28      28     75
          417100    B     12.7    17     28      28    100
          41950     C     12.7    19     30      28     50
          41975     C     12.7    19     30      28     75
          419100    C     12.7    19     30      28    100                              B
          42150     C     12.7    21     33      28     50
          42175     C     12.7    21     33      28     75
          421100    C     12.7    21     33      28    100
          42250     C     12.7    22     34      28     50
          42275     C     12.7    22     34      28     75
          42450     C     12.7    24     36      28     50
          42475     C     12.7    24     36      28     75
          42675     C     12.7    26     39      28     75            H                            Sq
          42775     C     12.7    27     41      28     75
          43075     C     12.7    30     45      28     75      φ                                       φ D2
          43275     C     12.7    32     48      28     75       D1                     C






            エクステンションタイプ Extension Sockets (Single Hex)

           品    番     差込角        H      φD1     φD2     L
          Part No.     Sq.(mm)   (mm)    (mm)   (mm)    (mm)
          412EX10      12.7      12      20      25    100
          412EX15      12.7      12      20      25    150
          412EX20      12.7      12      20      25    200                        L
          413EX10      12.7      13      21      25    100
          413EX15      12.7      13      21      25    150
          413EX20      12.7      13      21      25    200
          414EX10      12.7      14      22      25    100
          414EX15      12.7      14      22      25    150
          414EX20      12.7      14      22      25    200
          417EX10      12.7      17      28      28    100
          417EX15      12.7      17      28      28    150
          417EX20      12.7      17      28      28    200            H                            Sq
          419EX10      12.7      19      30      28    100
          419EX15      12.7      19      30      28    150      φ                                       φ
          419EX20      12.7      19      30      28    200       D1                                      D2
