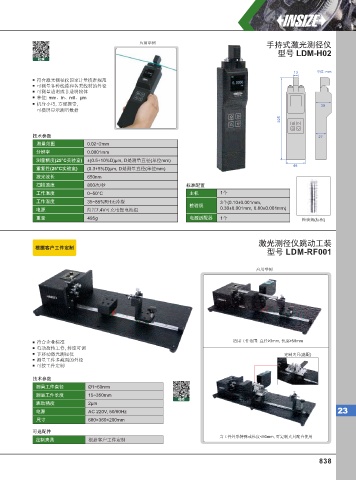

Page 847 - 英示测量INSIZE2025-v.66

应用举例 手持式激光测径仪
型号 LDM-H02
视频

13 单位: mm
符合激光测径仪国家计量校准规范
可测量各种线缆和各类线材的外径
可测量透明或非透明物体
单位: mm、in、mil、μm
机身小巧, 方便携带, 39
可横屏显示测量数据
225

技术参数 27
测量范围 0.02~2mm
分辨率 0.0001mm
测量精度(25°C 实验室) ±(0.5+10%D)μm, D是测量直径(单位mm)
48
重复性(25°C 实验室) (0.3+5%D)μm, D是测量直径(单位mm)
激光波长 650nm
扫描速度 800次/秒 标准配置
工作温度 0~50°C 主机 1个
工作湿度 35~85%RH无冷凝 3个(0.10±0.001mm,
检验规
电源 内置7.4V可充电锂电池组 0.30±0.001mm, 0.80±0.001mm)
重量 495g 电源适配器 1个 检验规(标配)

激光测径仪跳动工装
根据客⼾⼯件定制
型号 LDM-RF001

应用举例

符合企业标准 适用工件范围: 直径≥3mm, 长度≥50mm
电动旋转工件, 转速可调
手移动激光测径仪 定制夹具(选配)
测量工件多截面的外径
可按工件定制

技术参数
测量工件直径 Ø1~60mm
测量工件长度 15~350mm
视频
跳动精度 2μm
电源 AC 220V, 50/60Hz 23
尺寸 680×360×200mm
可选配件
当工件外形特殊或长度<50mm, 可定制夹具配合使用
定制夹具 根据客户工件定制

838
