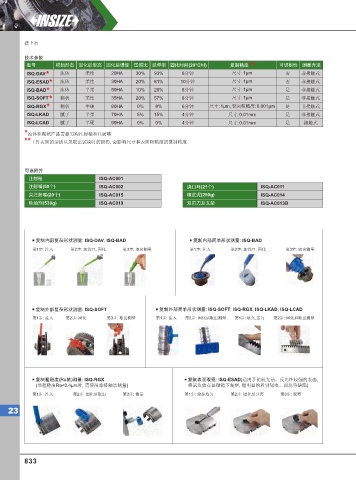

Page 842 - 英示测量INSIZE2025-v.66

接上页

技术参数
型号 初始形态 固化后形态 固化后硬度 压缩比 延伸率 固化时间(20°C时) 复制精度 ** 可切割性 测量方法
ISQ-DAV * 流体 柔性 20HA 30% 93% 8分钟 尺寸: 1µm 否 非接触式
ISQ-ESAD * 流体 柔性 30HA 20% 81% 10分钟 尺寸: 1µm 否 非接触式
ISQ-BAD * 流体 半柔 50HA 10% 20% 8分钟 尺寸: 1µm 是 非接触式
ISQ-SOFT * 糊状 柔性 35HA 20% 57% 8分钟 尺寸: 1µm 是 非接触式
ISQ-RGX * 糊状 半硬 80HA 0% 8% 6分钟 尺寸: 1µm, 表面粗糙度: 0.001µm 是 非接触式
ISQ-LKAD 腻子 半柔 70HA 5% 15% 4分钟 尺寸: 0.01mm 是 非接触式
ISQ-LCAD 腻子 半硬 90HA 0% 0% 4分钟 尺寸: 0.01mm 是 接触式
*流体和糊状产品需要另购注射枪和注射嘴
**工件表面的杂质以及取出试块时的损伤, 会影响尺寸和表面粗糙度的复制精度

可选附件
注射枪 ISQ-AC001
注射嘴(50个) ISQ-AC002 浇口环(21个) ISQ-AC011
尖注射嘴(20个) ISQ-AC015 橡皮泥(250g) ISQ-AC014
除油剂(539g) ISQ-AC019 双刃刀及支架 ISQ-AC013B

复制内部复杂形状测量: ISQ-DAV, ISQ-BAD 复制内部简单形状测量: ISQ-BAD
第1步: 注入 第2步: 加浇口, 固化 第3步: 取出测量 第1步: 注入 第2步: 加浇口, 固化 第3步: 取出测量

复制外部复杂形状测量: ISQ-SOFT 复制外部简单形状测量: ISQ-SOFT, ISQ-RGX, ISQ-LKAD, ISQ-LCAD
第1步: 注入 第2步: 固化 第3步: 取出测量 第1步: 注入 第2步: 固化后取出测量 第1步: 填充, 压匀 第2步: 固化后取出测量

复制粗糙度(Ra值)测量: ISQ-RGX 复制表面观察: ISQ-ESAD(适用于比较光洁、反光性较强的表面,
(当粗糙度Ra<0.4µm时, 需使用非接触法测量) 将试块放在显微镜下观察, 能明显的看到划痕、凹坑等缺陷)
第1步: 注入 第2步: 固化后取出 第3步: 测量 第1步: 涂抹均匀 第2步: 固化后分离 第3步: 观察
