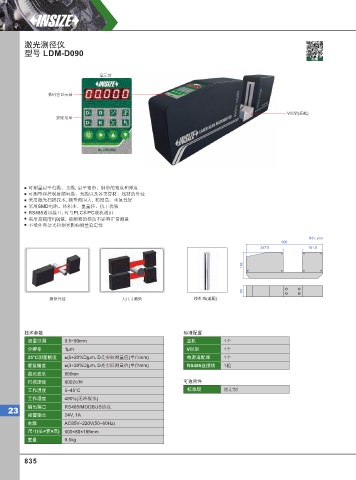

激光测径仪
型号 LDM-D090
视频

显示屏

数码管显示屏

V形架(标配)
按键菜单

可测量扁平电缆、光缆, 扁平宽带、铜带的宽度和厚度
可测量和控制射频电缆、光缆以及各类管材、线材的外径
采用激光扫描技术, 测量范围大, 精度高、重复性好
采用SMD电路、体积小、重量轻、抗干扰强
RS485通讯接口, 可与PLC和PC联机通讯
采用高精度F(θ)镜, 被测物的摆动不影响正常测量
不受外界杂光和烟雾影响测量稳定性

单位: mm
600
297.5 181.5

185

80
测量外径 大尺寸测量 校准规(选配)

技术参数 标准配置
测量范围 0.5~90mm 主机 1个
分辨率 1µm V形架 1个
25°C测量精度 ±(5+20%D)µm, D是实际测量值(单位mm) 电源适配器 1个
重复精度 ±(3+20%D)µm, D是实际测量值(单位mm) RS485连接线 1根
激光波长 650nm
扫描速度 600次/秒 可选附件
工作温度 5~45°C 校准规 需定制
工作湿度 ≤80%(无冷凝水)
输出接口 RS485/MODBUS协议
23
报警输出 24V, 1A
电源 AC85V~220V(50~60Hz)
尺寸(长×宽×高) 600×80×185mm
重量 6.5kg
