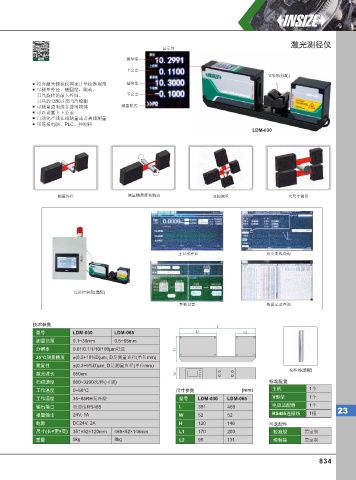

激光测径仪
显示屏
视频 测量值

上公差
V形架(标配)
符合激光测径仪国家计量校准规范 基准值
可测量外径、椭圆度、跳动、
刀具旋转的最大外圆、 下公差
刀具的刃跳以及凹凸检测
可测量透明或非透明物体 测量模式
可以设置上下公差
自动化产线在线测量或者离线测量
可连接电脑、PLC、控制箱
LDM-030

测量外径 测量椭圆度和跳动 双轴测量 大尺寸测量

主显示界面 历史曲线查询

连接控制箱(选配)

参数设置 数据记录查询

技术参数 L
型号 L1 L2
型号
测量范围 0.1~30mm 0.5~65mm
测量范围
0.5~65mm
0.1~30mm
分辨率 0.01/0.1/1/10/100µm可选 H
25°C测量精度 ±(0.5+10%D)µm, D是测量直径(单位mm)
重复性 ±(0.3+5%D)µm, D是测量直径(单位mm)
校准规(选配)
激光波长 650nm W
扫描速度 800~3200次/秒(可调) 标准配置
工作温度 0~50°C 尺寸参数 (mm) 主机 1个
工作湿度 35~85RH无冷凝 型号 V形架 1个
型号
输出接口 L 351 469 电源适配器 1个 23
报警输出 24V, 1A W 52 52 RS485连接线 1根
电源 DC24V, 2A H 120 146 可选配件
尺寸(长×宽×高) 351×52×120mm 469×52×146mm L1 170 203 校准规 需定制
重量 5kg 8kg L2 95 131 控制箱 需定制
