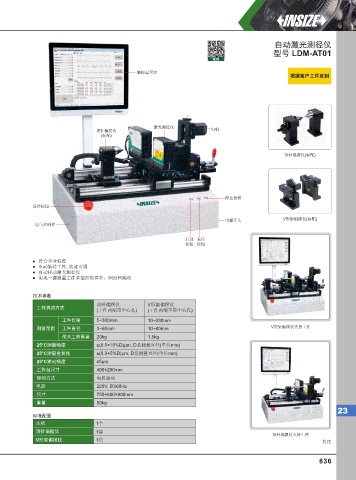

自动激光测径仪
型号 LDM-AT01
视频

触控显示屏
根据客⼾⼯件定制

激光测径仪
顶针偏摆仪 电机
(标配)

顶针偏摆仪(标配)

停止按钮
急停按钮

电源开关 V形架偏摆仪(标配)
电气控制柜

启动 复位
按钮 按钮

符合企业标准
电动旋转工件, 转速可调
自动移动激光测径仪
实现一键测量工件多截面的直径、圆度和跳动

技术参数
顶针偏摆仪 V形架偏摆仪
工件夹持方式
(工件两端带中心孔) (工件两端不带中心孔)
工件长度 5~300mm 10~230mm
测量范围 工件直径 3~60mm 10~60mm V形架偏摆仪夹持工件
最大工件重量 20kg 1.5kg
25°C测量精度 ±(0.5+10%D)µm, D是测量直径(单位mm)
25°C测量重复性 ±(0.3+5%D)µm, D是测量直径(单位mm)
25°C跳动精度 ≤5µm
工作台尺寸 400×200mm
驱动方式 电机驱动
电源 220V, 50/60Hz
尺寸 750×600×900mm
重量 50kg
23
标准配置
主机 1个
顶针偏摆仪 1套
顶针偏摆仪夹持工件
V形架偏摆仪 1套 待续
