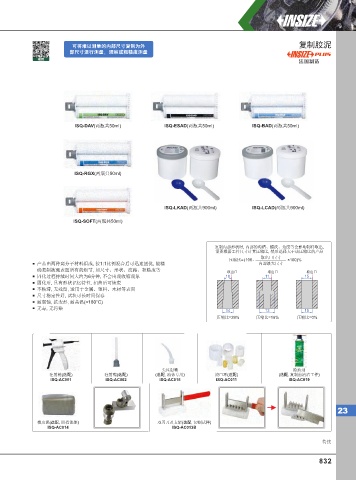

Page 841 - 英示测量INSIZE2025-v.66

可将难以测量的内部尺⼨复制为外 复制胶泥
部尺⼨进⾏测量、观察或粗糙度测量
视频
法国制造

ISQ-DAV(两瓶共50ml) ISQ-ESAD(两瓶共50ml) ISQ-BAD(两瓶共50ml)

ISQ-RGX(两瓶共50ml)

ISQ-LKAD(两瓶共900ml) ISQ-LCAD(两瓶共900ml)

ISQ-SOFT(两瓶共50ml)

复制内部形状时, 内部的沟槽、螺纹、角度等会影响制样取出,
需要根据工件尺寸计算压缩比, 然后选择大于该压缩比的产品
取出口尺寸
压缩比= (100 - ×100)%
产品由两种高分子材料组成, 按1:1比例混合后可迅速固化, 能精 内部最大尺寸
确复制被测表面所有的细节, 如尺寸、形状、纹路、粗糙度等 取出口 取出口 取出口
固化过程持续时间大约为6分钟, 不会出现收缩现象 10 11 15
固化后, 具有形状记忆特性, 扭曲后可恢复
不粘滞, 无残留, 适用于金属、塑料、木材等表面
尺寸稳定性好, 试块可长时间保存
耐腐蚀, 抗变形, 耐高温(<180°C)
无毒, 无污染
14 13 15
压缩比=29% 压缩比=16% 压缩比=0%

尖注射嘴 除油剂
注射枪(选配) 注射嘴(选配) (选配, 流体专用) 浇口环(选配) (选配, 复制前清洁工件)
ISQ-AC001 ISQ-AC002 ISQ-AC015 ISQ-AC011 ISQ-AC019

23
橡皮泥(选配, 阻挡流体) 双刃刀及支架(选配, 切割试样)
ISQ-AC014 ISQ-AC013B
待续
