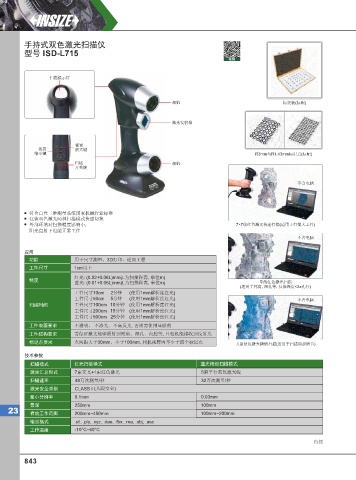

P. 852
手持式双色激光扫描仪
型号 ISD-L715
视频
扫描提示灯
相机 标定板(标配)
激光发射器
视窗
视窗 放大键
缩小键 R3mm与R1.43mm标记点(标配)
扫描 相机
开关键
不含电脑
符合白光三维测量系统国家机械行业标准
红蓝双色激光两种扫描模式快速切换
外部环境对扫描精度影响小, 7×7线红色激光快速扫描(适用于扫描大工件)
阳光直射下也能正常工作
不含电脑
应用
功能 用于尺寸测量、3D打印、逆向工程
工件尺寸 1cm以上
红光: (0.02+0.06L)mm(L为扫描距离, 单位m)
精度
蓝光: (0.01+0.06L)mm(L为扫描距离, 单位m) 单线红色激光扫描
(适用于死角, 深孔等, 扫描深度<2x孔径)
2分钟
工件尺寸10cm (使用1mm解析度红光)
5分钟
工件尺寸50cm (使用1mm解析度红光) 不含电脑
扫描时间 工件尺寸100cm
10分钟 (使用1mm解析度红光)
工件尺寸200cm 15分钟 (使用1mm解析度红光)
工件尺寸500cm 25分钟 (使用1mm解析度红光)
工件表面要求 不透明、 不渗光、不高反光, 否则需使用显影剂
工件结构要求 需保证激光能够照射到死角、深孔、内腔等, 且相机能接收到反射光
标记点要求 点间距大于30mm、小于100mm, 相机视野内不少于四个标记点 五条蓝色激光精细扫描(适用于扫描局部细节)
技术参数
扫描模式 红光扫描模式 蓝光精细扫描模式
激光汇总形式 7束交叉+1束红色激光 5束平行蓝色激光线
扫描速率 48万次测量/秒 32万次测量/秒
激光安全类别 (人眼安全)
最小分辨率 0.1mm 0.03mm
景深 250mm 100mm
23 有效工作范围 200mm~450mm 100mm~200mm
输出格式 .stl, .ply, .xyz, .dae, .fbx, .ma, .obj, .asc
工作温度 -10°C~40°C
待续
