Page 857 - 英示测量INSIZE2025-v.66

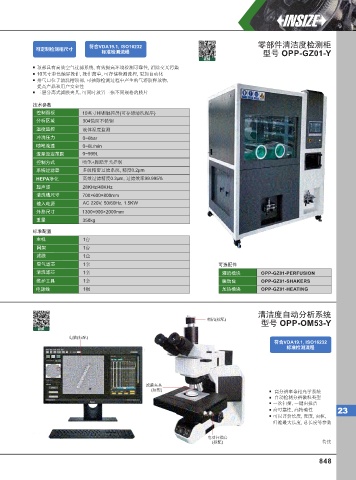

零部件清洁度检测柜
可定制检测柜尺⼨ 符合VDA19.1, ISO16232
标准检测流程 型号 OPP-GZ01-Y
视频
顶部具有高效空气过滤系统, 有效提高环境检测可靠性, 消除交叉污染
10英寸彩色触屏操作, 操作简单, 可存储检测流程, 更加自动化
排气口位于清洗槽顶部, 可抽除检测过程中产生的气溶胶释放物,
提高产品和用户安全性
三层分离式滤膜夹具, 可同时放置三张不同规格的膜片

技术参数
控制面板 10英寸HMI触控屏(可存储清洗程序)
分析区域 304镜面不锈钢
温度监控 液体温度监测
冲洗压力 0~6bar
喷笔流速 0~6L/min
流量设定范围 0~999L
控制方式 喷笔+脚踏开关控制
系统过滤器 多级精密过滤系统, 精度0.2μm
HEPA净化 高效过滤精度0.3μm, 过滤效率99.995%
超声波 28KHz/40KHz
清洗槽尺寸 700×600×800mm
输入电源 AC 220V, 50/60Hz, 1.5KW
外形尺寸 1300×900×2000mm
重量 350kg
标准配置
主机 1台
网架 1台
滤膜 1盒
空气滤芯 1套 可选配件
清洗滤芯 1套 灌流模块 OPP-GZ01-PERFUSION
维护工具 1套 振动台 OPP-GZ01-SHAKERS
电源线 1根 加热模块 OPP-GZ01-HEATING

清洁度自动分析系统
相机(标配)
O
型号 PP-OM53-Y
视频
电脑(标配)
符合VDA19.1, ISO16232
标准检测流程

滤膜夹具
(标配)
高分辨率金相光学系统
自动检测分辨微粒类型
一次扫描, 一键出报告
高可靠性, 高精确性 23
可以评价长度, 宽度, 面积,
纤维最大长度, 总长度等参数

电动扫描台
(标配) 待续

848
