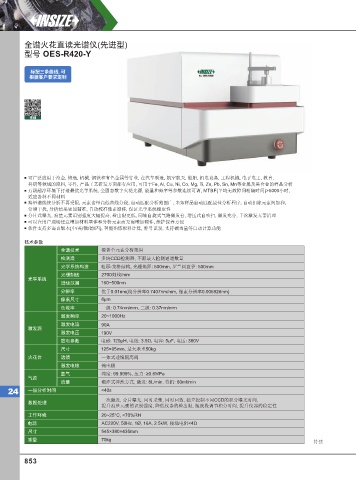

全谱火花直读光谱仪(先进型)
型号 OES-R420-Y

标配三条曲线, 可
根据客⼾要求定制

视频

可广泛应用于治金, 铸造, 机械, 钢铁和有色金属等行业, 在汽车制造, 航空航天, 船舶, 机电设备, 工程机械, 电子电工, 教育,
科研等领域的原料, 零件, 产品工艺研发方面都有应用, 可用于Fe, Al, Cu, Ni, Co, Mg, Ti, Zn, Pb, Sn, Mn等金属及其合金的样品分析
万级超净环境下打造最优光学系统, 全固态数字火花光源, 能量和频率等参数连续可调, MTBF(平均无故障间相隔时间)>5000小时,
适应各种不同材料
海量谱线使分析不再受限, 元素含量高低曲线分段, 自动匹配分析范围广, 未知样品自动匹配最佳分析程序, 自动扣除元素间加和,
倍增干扰, 分析结果更加精准, 自动校准像素漂移, 保证光学系统稳定性
分片式曝光, 痕量元素识别强度大幅提高, 检出限更低, 同轴自旋式气路激发台, 增压式自吹扫, 激发充分, 千次激发无需清理
可以在用户现场任意增加材料基体和分析元素而无需增加硬件, 维护保养方便
软件支持多语言版本(中/英/俄/德/西), 智能冶炼配料计算, 牌号识别, 支持碳当量等自动计算功能

技术参数
全谱技术 覆盖全元素分析范围
检测器 多块CCD检测器, 不限最大检测通道数量
光学系统构造 帕邢-龙格结构, 光栅焦距: 500mm, 罗兰圆直径: 500mm
光栅刻线 2700刻线/mm
光学系统
谱线范围 160~500nm
分辨率 优于0.01nm(线分辨率0.7407nm/mm, 像素分辨率0.005926nm)
像素尺寸 8μm
色散率 一级: 0.74nm/mm, 二级: 0.37nm/mm
激发频率 20~1000Hz
激发电流 90A
激发源
激发电压 190V
放电参数 电感: 120μH, 电阻: 3.5Ω, 电容: 5μF, 电压: 380V
尺寸 125×95mm, 最大承重50kg
火花台 透镜 一体式透镜隔离阀
激发电极 钨电极
氩气 纯度: 99.999%, 压力: ≥0.6MPa
气源
流量 潮汐式冲洗方式, 激发: 8L/min, 待机: 60ml/min
24 一般分析时间 <40s
一次激发, 分片曝光, 同时采集, 同时回数, 独立控制不同CCD的积分曝光时间,
数据处理
提升痕量元素的识别强度, 降低仪器的检出限, 随波段调节积分时间, 提升仪器的稳定性
工作环境 20~25°C, <70%RH
电源 AC220V, 50Hz, 1Ø, 16A, 2.5kW, 接地电阻<4Ω
尺寸 545×380×435mm
重量 70kg 待续
