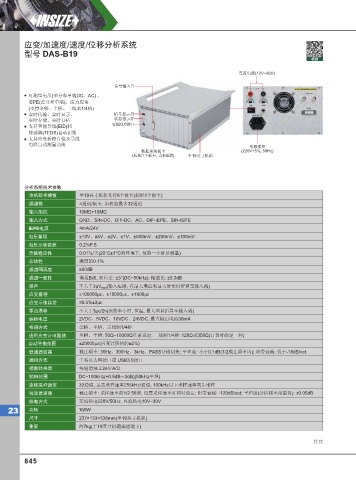

应变/加速度/速度/位移分析系统
型号 DAS-B19
视频

直流电源(12V~36V)

信号输入口
可测量电压(差分和单端DC、AC) 、
IEPE(差分和单端)、应力应变
(支持全桥、半桥、三线制1/4桥)
实时传输、实时显示、 机号显示屏
实时存储、实时分析 状态指示灯
支持智能导线(EID)和 USB3.0接口
传感器(TEDS)自动识别
支持应变桥路自检及导线
电阻自动测量功能 电源插座
数据采集板卡 (220V+5%, 50Hz)
(标配1个板卡, 含4通道) 半19英寸机箱

分析系统技术参数
单机箱卡槽数 半19英寸机箱支持8个板卡(标配1个板卡)
通道数 4通道/板卡, 单机箱最多32通道
输入阻抗 10MΩ+10MΩ
输入方式 GND、SIN-DC、DIF-DC、AC、DIF-IEPE、SIN-IEPE
IEPE电源 4mA/24V
电压量程 ±10V、±5V、±2V、±1V、±500mV、±200mV、±100mV
电压示值误差 0.2%F.S
示值稳定性 0.01%/天(20°С±1°С的环境下, 预热一小时后测量)
非线性 满度的0.1%
通道隔离度 ≥80dB
通道一致性 满足B级, 相位差: ±3°(DC~50kHz); 幅值比: ±0.3dB
噪声 不大于3µV RMS (输入短路, 在最大增益和最大带宽时折算至输入端)
应变量程 ±100000µε、±10000µε、±1000µε
应变示值误差 ≤0.5%±3µε
零点漂移 不大于3µε/2h(预热半小时, 恒温, 最大增益折算至输入端)
供桥电压 2VDC、5VDC、10VDC、24VDC, 最大输出电流30mA
桥路方式 全桥、半桥、三线制1/4桥
适用应变计电阻值 全桥、半桥: 50Ω~10000Ω任意设定; 三线制1/4桥: 120Ω或350Ω(订货时确定一种)
自动平衡范围 ±20000µε(应变计阻值的±2%)
低通滤波器 截止频率: 30Hz、300Hz、3kHz、PASS分档切换; 平坦度: 小于0.1dB(1/2截止频率内); 阻带衰减: 优于-18dB/oct
通讯方式 千兆以太网接口或 USB3.0接口
模数转换器 每通道独立24位A/D
频响范围 DC~100kHz(+0.5dB~-3dB)(50kHz平坦)
连续采样速率 32通道, 最高采样速率256kHz/通道; 100kHz以下采样速率同步采样
):
(
抗混滤波器 截止频率: 采样速率的1/2.56倍, 设置采样速率时同时设定; 阻带衰减: -120dB/oct ; 平坦度 分析频率范围内 ±0.05dB
供电方式 交流供电220V/50Hz, 直流供电10V~30V
23 功耗 160W
尺寸 237×133×338mm(半19英寸机箱)
重量 约7kg(半19英寸机箱满通道下)

待续
