P. 851

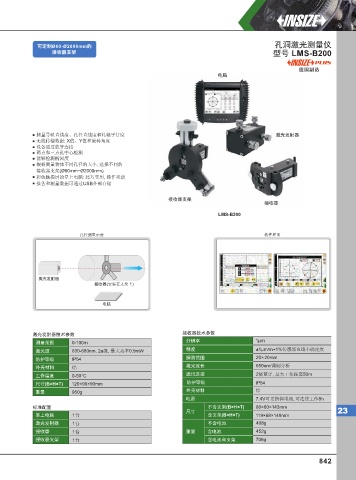

可定制Ø60-Ø2000mm的 孔洞激光测量仪
接收器⽀架 型号 LMS-B200
德国制造
电脑
测量导轨直线度、孔径直线度和轧辊平行度 激光发射器
无线传输数据: X值、Y值和旋转角度
设备通过蓝牙连接
两点和三点孔中心检测
能够检测椭圆度
根据测量物体不同孔径的大小, 选择不同的
接收器支架(Ø60mm~Ø2000mm)
彩色触摸屏的掌上电脑: 轻巧实用, 操作灵活
报告和测量数据可通过USB外部存储
接收器支架
接收器
LMS-B200
孔径测量示意 软件界面
激光发射器
接收器(安装在支架上)
电脑
激光发射器技术参数 接收器技术参数
测量范围 0-100m 分辨率 1μm
激光源 630-680nm, 2a级, 最大功率0.5mW 精度 ±1μm/m+1%传感器直线不确定度
防护等级 IP54 探测范围 20× 20mm
外壳材料 铝 激光波长 650nm/调制分析
工作温度 0-50°C 通讯连接 2级蓝牙, 最大工作距离50m
防护等级 IP54
×
尺寸(B×H×T) 120 90 90mm
×
重量 950g 外壳材料 铝
电源 7.4V可更换锂电池, 可连续工作8h
×
×
标准配置 不含支架(B×H×T) 60 60 143mm
尺寸 23
掌上电脑 1台 含支架(B×H×T) 119×68×149mm
激光发射器 1台 不含电池 408g
接收器 1台 重量 含电池 452g
接收器支架 1台 含电池和支架 706g
842
