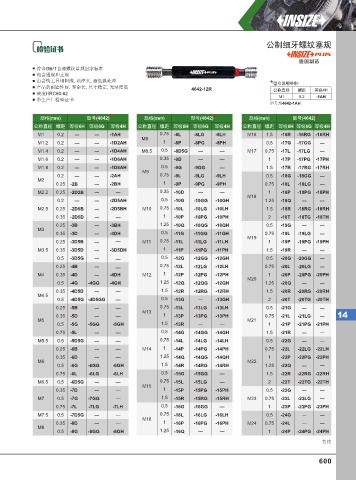

Page 609 - 英示测量INSIZE2025-v.66

公制细牙螺纹塞规

德国制造
符合GB/T普通螺纹量规国家标准
包含通规和止规
由含钨工具钢制成, 油淬火, 超低温处理 * 型号说明举例:
产品的耐磨性好, 寿命长, 尺寸稳定, 光洁度高 4642-12R 公称直径 螺距 等级4H
硬度HRC60-62 M1 0.2 -1AH
带生产厂检验证书
型号为4642-1AH

规格(mm) 型号(4642)* 规格(mm) 型号(4642)* 规格(mm) 型号(4642)*
公称直径 螺距 等级6H 等级6G 等级4H 公称直径 螺距 等级6H 等级6G 等级4H 公称直径 螺距 等级6H 等级6G 等级4H
M1 0.2 — — -1AH 0.75 -8L -8LG -8LH M16 1.5 -16R -16RG -16RH
M8
M1.2 0.2 — — -1D2AH 1 -8P -8PG -8PH 0.5 -17G -17GG —
M1.4 0.2 — — -1D4AH M8.5 0.5 -8D5G — — M17 0.75 -17L -17LG —
M1.6 0.2 — — -1D6AH 0.35 -9D — — 1 -17P -17PG -17PH
M1.8 0.2 — — -1D8AH 0.5 -9G -9GG — 1.5 -17R -17RG -17RH
M9
0.2 — — -2AH 0.75 -9L -9LG -9LH 0.5 -18G -18GG —
M2
0.25 -2B — -2BH 1 -9P -9PG -9PH 0.75 -18L -18LG —
M2.2 0.25 -2D2B — — 0.35 -10D — — 1 -18P -18PG -18PH
M18
0.2 — — -2D5AH 0.5 -10G -10GG -10GH 1.25 -18Q — —
M2.5 0.25 -2D5B — -2D5BH M10 0.75 -10L -10LG -10LH 1.5 -18R -18RG -18RH
0.35 -2D5D — — 1 -10P -10PG -10PH 2 -18T -18TG -18TH
0.25 -3B — -3BH 1.25 -10Q -10QG -10QH 0.5 -19G — —
M3
0.35 -3D — -3DH 0.5 -11G -11GG -11GH 0.75 -19L -19LG —
M19
0.25 -3D5B — — M11 0.75 -11L -11LG -11LH 1 -19P -19PG -19PH
M3.5 0.35 -3D5D — -3D5DH 1 -11P -11PG -11PH 1.5 -19R — —
0.5 -3D5G — — 0.5 -12G -12GG -12GH 0.5 -20G -20GG —
0.25 -4B — — 0.75 -12L -12LG -12LH 0.75 -20L -20LG —
M4 0.35 -4D — -4DH M12 1 -12P -12PG -12PH 1 -20P -20PG -20PH
M20
0.5 -4G -4GG -4GH 1.25 -12Q -12QG -12QH 1.25 -20Q — —
0.35 -4D5D — — 1.5 -12R -12RG -12RH 1.5 -20R -20RG -20RH
M4.5
0.5 -4D5G -4D5GG — 0.5 -13G — -13GH 2 -20T -20TG -20TH
0.25 -5B — — 0.75 -13L -13LG -13LH 0.5 -21G — —
M13
0.35 -5D — — 1 -13P -13PG -13PH 0.75 -21L -21LG — 14
M5 M21
0.5 -5G -5GG -5GH 1.5 -13R — — 1 -21P -21PG -21PH
0.75 -5L — — 0.5 -14G -14GG -14GH 1.5 -21R — —
M5.5 0.5 -5D5G — — 0.75 -14L -14LG -14LH 0.5 -22G — —
0.25 -6B — — M14 1 -14P -14PG -14PH 0.75 -22L -22LG -22LH
0.35 -6D — — 1.25 -14Q -14QG -14QH 1 -22P -22PG -22PH
M6 M22
0.5 -6G -6GG -6GH 1.5 -14R -14RG -14RH 1.25 -22Q — —
0.75 -6L -6LG -6LH 0.5 -15G -15GG — 1.5 -22R -22RG -22RH
M6.5 0.5 -6D5G — — 0.75 -15L -15LG — 2 -22T -22TG -22TH
M15
0.35 -7D — — 1 -15P -15PG -15PH 0.5 -23G — —
M7 0.5 -7G -7GG — 1.5 -15R -15RG -15RH M23 0.75 -23L -23LG —
0.75 -7L -7LG -7LH 0.5 -16G -16GG — 1 -23P -23PG -23PH
M7.5 0.5 -7D5G — — 0.75 -16L -16LG -16LH 0.5 -24G — —
M16
0.35 -8D — — 1 -16P -16PG -16PH M24 0.75 -24L — —
M8
0.5 -8G -8GG -8GH 1.25 -16Q — — 1 -24P -24PG -24PH
待续
