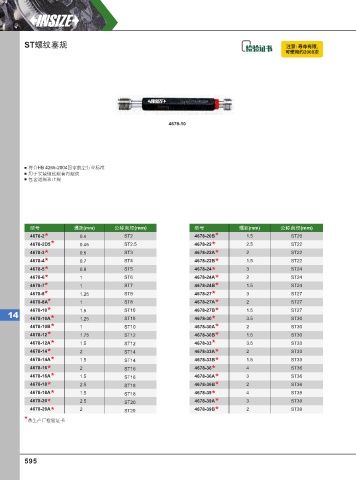

Page 604 - 英示测量INSIZE2025-v.66

ST螺纹塞规 注意: 寿命有限,
可使⽤约2000次

4678-10

符合HB 4265-2004国家航空行业标准
用于安装钢丝螺套内螺纹
包含通规和止规

型号 螺距(mm) 公称直径(mm) 型号 螺距(mm) 公称直径(mm)
4678-2 * 0.4 ST2 4678-20B * 1.5 ST20
4678-2D5* 0.45 ST2.5 4678-22 * 2.5 ST22
4678-3 * 0.5 ST3 4678-22A * 2 ST22
4678-4 * 0.7 ST4 4678-22B * 1.5 ST22
4678-5 * 0.8 ST5 4678-24 * 3 ST24
4678-6 * 1 ST6 4678-24A * 2 ST24
4678-7 * 1 ST7 4678-24B * 1.5 ST24
4678-8* 1.25 ST8 4678-27 * 3 ST27
4678-8A* 1 ST8 4678-27A * 2 ST27
4678-10 * 1.5 ST10 4678-27B * 1.5 ST27
14 4678-10A* 1.25 ST10 4678-30 * 3.5 ST30

4678-10B * 1 ST10 4678-30A * 2 ST30
4678-12* 1.75 ST12 4678-30B * 1.5 ST30
4678-12A * 1.5 ST12 4678-33* 3.5 ST33
4678-14 * 2 ST14 4678-33A * 2 ST33
4678-14A * 1.5 ST14 4678-33B * 1.5 ST33
4678-16 * 2 ST16 4678-36 * 4 ST36
4678-16A * 1.5 ST16 4678-36A * 3 ST36
4678-18 * 2.5 ST18 4678-36B * 2 ST36
4678-18A * 1.5 ST18 4678-39 * 4 ST39
4678-20 * 2.5 ST20 4678-39A * 3 ST39
4678-20A * 2 ST20 4678-39B * 2 ST39
*带生产厂检验证书
