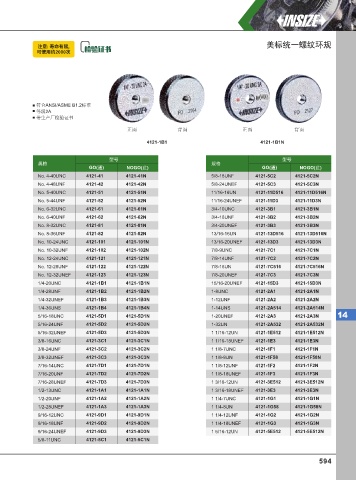

Page 603 - 英示测量INSIZE2025-v.66
P. 603
注意: 寿命有限, 美标统一螺纹环规
可使⽤约2000次
符合ANSI/ASME B1.2标准
等级2A
带生产厂检验证书
正面 背面 正面 背面
4121-1B1 4121-1B1N
型号 型号
规格 规格
GO(通) NOGO(止) GO(通) NOGO(止)
No. 4-40UNC 4121-41 4121-41N 5/8-18UNF 4121-5C2 4121-5C2N
No. 4-48UNF 4121-42 4121-42N 5/8-24UNEF 4121-5C3 4121-5C3N
No. 5-40UNC 4121-51 4121-51N 11/16-16UN 4121-11D516 4121-11D516N
No. 5-44UNF 4121-52 4121-52N 11/16-24UNEF 4121-11D3 4121-11D3N
No. 6-32UNC 4121-61 4121-61N 3/4-10UNC 4121-3B1 4121-3B1N
No. 6-40UNF 4121-62 4121-62N 3/4-16UNF 4121-3B2 4121-3B2N
No. 8-32UNC 4121-81 4121-81N 3/4-20UNEF 4121-3B3 4121-3B3N
No. 8-36UNF 4121-82 4121-82N 13/16-16UN 4121-13D516 4121-13D516N
No. 10-24UNC 4121-101 4121-101N 13/16-20UNEF 4121-13D3 4121-13D3N
No. 10-32UNF 4121-102 4121-102N 7/8-9UNC 4121-7C1 4121-7C1N
No. 12-24UNC 4121-121 4121-121N 7/8-14UNF 4121-7C2 4121-7C2N
No. 12-28UNF 4121-122 4121-122N 7/8-16UN 4121-7C516 4121-7C516N
No. 12-32UNEF 4121-123 4121-123N 7/8-20UNEF 4121-7C3 4121-7C3N
1/4-20UNC 4121-1B1 4121-1B1N 15/16-20UNEF 4121-15D3 4121-15D3N
1/4-28UNF 4121-1B2 4121-1B2N 1-8UNC 4121-2A1 4121-2A1N
1/4-32UNEF 4121-1B3 4121-1B3N 1-12UNF 4121-2A2 4121-2A2N
1/4-36UNS 4121-1B4 4121-1B4N 1-14UNS 4121-2A514 4121-2A514N
5/16-18UNC 4121-5D1 4121-5D1N 1-20UNEF 4121-2A3 4121-2A3N 14
5/16-24UNF 4121-5D2 4121-5D2N 1-32UN 4121-2A532 4121-2A532N
5/16-32UNEF 4121-5D3 4121-5D3N 1 1/16-12UN 4121-1E512 4121-1E512N
3/8-16UNC 4121-3C1 4121-3C1N 1 1/16-18UNEF 4121-1E3 4121-1E3N
3/8-24UNF 4121-3C2 4121-3C2N 1 1/8-7UNC 4121-1F1 4121-1F1N
3/8-32UNEF 4121-3C3 4121-3C3N 1 1/8-8UN 4121-1F58 4121-1F58N
7/16-14UNC 4121-7D1 4121-7D1N 1 1/8-12UNF 4121-1F2 4121-1F2N
7/16-20UNF 4121-7D2 4121-7D2N 1 1/8-18UNEF 4121-1F3 4121-1F3N
7/16-28UNEF 4121-7D3 4121-7D3N 1 3/16-12UN 4121-3E512 4121-3E512N
1/2-13UNC 4121-1A1 4121-1A1N 1 3/16-18UNEF 4121-3E3 4121-3E3N
1/2-20UNF 4121-1A2 4121-1A2N 1 1/4-7UNC 4121-1G1 4121-1G1N
1/2-28UNEF 4121-1A3 4121-1A3N 1 1/4-8UN 4121-1G58 4121-1G58N
9/16-12UNC 4121-9D1 4121-9D1N 1 1/4-12UNF 4121-1G2 4121-1G2N
9/16-18UNF 4121-9D2 4121-9D2N 1 1/4-18UNEF 4121-1G3 4121-1G3N
9/16-24UNEF 4121-9D3 4121-9D3N 1 5/16-12UN 4121-5E512 4121-5E512N
5/8-11UNC 4121-5C1 4121-5C1N
594
