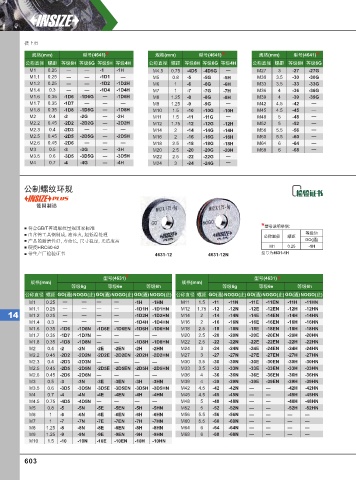

接上页
规格(mm) 型号(4641) * 规格(mm) 型号(4641) * 规格(mm) 型号(4641) *
公称直径 螺距 等级6H 等级6G 等级5H 等级4H 公称直径 螺距 等级6H 等级6G 等级4H 公称直径 螺距 等级6H 等级6G
M1 0.25 — — -1 -1H M4.5 0.75 -4D5 -4D5G — M27 3 -27 -27G
M1.1 0.25 — — -1D1 — M5 0.8 -5 -5G -5H M30 3.5 -30 -30G
M1.2 0.25 — — -1D2 -1D2H M6 1 -6 -6G -6H M33 3.5 -33 -33G
M1.4 0.3 — — -1D4 -1D4H M7 1 -7 -7G -7H M36 4 -36 -36G
M1.6 0.35 -1D6 -1D6G — -1D6H M8 1.25 -8 -8G -8H M39 4 -39 -39G
M1.7 0.35 -1D7 — — — M9 1.25 -9 -9G — M42 4.5 -42 —
M1.8 0.35 -1D8 -1D8G — -1D8H M10 1.5 -10 -10G -10H M45 4.5 -45 —
M2 0.4 -2 -2G — -2H M11 1.5 -11 -11G — M48 5 -48 —
M2.2 0.45 -2D2 -2D2G — -2D2H M12 1.75 -12 -12G -12H M52 5 -52 —
M2.3 0.4 -2D3 — — — M14 2 -14 -14G -14H M56 5.5 -56 —
M2.5 0.45 -2D5 -2D5G — -2D5H M16 2 -16 -16G -16H M60 5.5 -60 —
M2.6 0.45 -2D6 — — — M18 2.5 -18 -18G -18H M64 6 -64 —
M3 0.5 -3 -3G — -3H M20 2.5 -20 -20G -20H M68 6 -68 —
M3.5 0.6 -3D5 -3D5G — -3D5H M22 2.5 -22 -22G —
M4 0.7 -4 -4G — -4H M24 3 -24 -24G —

公制螺纹环规

德国制造

符合GB/T普通螺纹量规国家标准 * 型号说明举例:
由含钨工具钢制成, 油淬火, 超低温处理 公称直径 螺距 等级6h
产品的耐磨性好, 寿命长, 尺寸稳定, 光洁度高 GO(通)
硬度HRC60-62 M1 0.25 -1H
带生产厂检验证书 4631-12 4631-12N 型号为4631-1H

型号(4631)* 型号(4631) *
规格(mm) 规格(mm)
等级6g 等级6e 等级6h 等级6g 等级6e 等级6h
公称直径 螺距 GO(通)GO(通) NOGO(止) GO(通)NOGO(止) GO(通)NOGO(止) 公称直径 螺距 GO(通)GO(通) NOGO(止) GO(通)NOGO(止) GO(通)NOGO(止)
M1 0.25 — — — — -1H -1HN M11 1.5 -11 -11N -11E -11EN -11H -11HN
M1.1 0.25 — — — — -1D1H -1D1HN M12 1.75 -12 -12N -12E -12EN -12H -12HN
14 M1.2 0.25 — — — — -1D2H -1D2HN M14 2 -14 -14N -14E -14EN -14H -14HN
M1.4 0.3 — — — — -1D4H -1D4HN M16 2 -16 -16N -16E -16EN -16H -16HN
M1.6 0.35 -1D6 -1D6N -1D6E -1D6EN -1D6H -1D6HN M18 2.5 -18 -18N -18E -18EN -18H -18HN
M1.7 0.35 -1D7 -1D7N — — — — M20 2.5 -20 -20N -20E -20EN -20H -20HN
M1.8 0.35 -1D8 -1D8N — — -1D8H -1D8HN M22 2.5 -22 -22N -22E -22EN -22H -22HN
M2 0.4 -2 -2N -2E -2EN -2H -2HN M24 3 -24 -24N -24E -24EN -24H -24HN
M2.2 0.45 -2D2 -2D2N -2D2E -2D2EN -2D2H -2D2HN M27 3 -27 -27N -27E -27EN -27H -27HN
M2.3 0.4 -2D3 -2D3N — — — — M30 3.5 -30 -30N -30E -30EN -30H -30HN
M2.5 0.45 -2D5 -2D5N -2D5E -2D5EN -2D5H -2D5HN M33 3.5 -33 -33N -33E -33EN -33H -33HN
M2.6 0.45 -2D6 -2D6N — — — — M36 4 -36 -36N -36E -36EN -36H -36HN
M3 0.5 -3 -3N -3E -3EN -3H -3HN M39 4 -39 -39N -39E -39EN -39H -39HN
M3.5 0.6 -3D5 -3D5N -3D5E -3D5EN -3D5H -3D5HN M42 4.5 -42 -42N — — -42H -42HN
M4 0.7 -4 -4N -4E -4EN -4H -4HN M45 4.5 -45 -45N — — -45H -45HN
M4.5 0.75 -4D5 -4D5N — — — — M48 5 -48 -48N — — -48H -48HN
M5 0.8 -5 -5N -5E -5EN -5H -5HN M52 5 -52 -52N — — -52H -52HN
M6 1 -6 -6N -6E -6EN -6H -6HN M56 5.5 -56 -56N — — — —
M7 1 -7 -7N -7E -7EN -7H -7HN M60 5.5 -60 -60N — — — —
M8 1.25 -8 -8N -8E -8EN -8H -8HN M64 6 -64 -64N — — — —
M9 1.25 -9 -9N -9E -9EN -9H -9HN M68 6 -68 -68N — — — —
M10 1.5 -10 -10N -10E -10EN -10H -10HN

603
