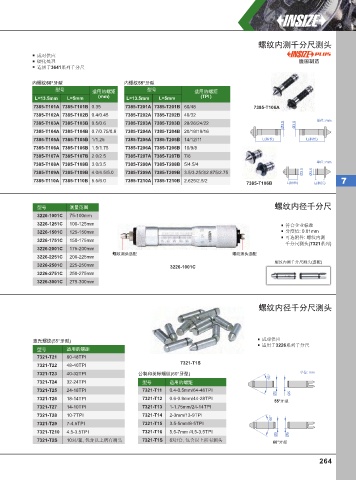

P. 273
螺纹内测千分尺测头
成对供应
硬化处理 德国制造
适用于3641系列千分尺
内螺纹60°牙型 内螺纹55°牙型
型号 适用的螺距 型号 适用的螺距
(mm) (TPI )
L=13.5mm L=5mm L=13.5mm L=5mm
7385-T101A 7385-T101B 0.35 7385-T201A 7385-T201B 60/48 7385-T106A
7385-T102A 7385-T102B 0.4/0.45 7385-T202A 7385-T202B 40/32
单位: mm
Ø3.5 Ø3.5
7385-T103A 7385-T103B 0.5/0.6 7385-T203A 7385-T203B 28/26/24/22
7385-T104A 7385-T104B 0.7/0.75/0.8 7385-T204A 7385-T204B 20/19/18/16
7385-T105A 7385-T105B 1/1.25 7385-T205A 7385-T205B 14/12/11 L(柄长) L(柄长)
7385-T106A 7385-T106B 1.5/1.75 7385-T206A 7385-T206B 10/9/8
7385-T107A 7385-T107B 2.0/2.5 7385-T207A 7385-T207B 7/6
单位: mm
7385-T108A 7385-T108B 3.0/3.5 7385-T208A 7385-T208B 5/4.5/4
Ø3.5 Ø3.5
7385-T109A 7385-T109B 4.0/4.5/5.0 7385-T209A 7385-T209B 3.5/3.25/3/2.875/2.75
7385-T110A 7385-T110B 5.5/6.0 7385-T210A 7385-T210B 2.625/2.5/2 7
7385-T106B L(柄长) L(柄长)
型号 测量范围 螺纹内径千分尺
3226-1001C 75-100mm
3226-1251C 100-125mm 符合企业标准
3226-1501C 125-150mm 分度值: 0.01mm
可选附件: 螺纹内测
3226-1751C 150-175mm
千分尺测头(7321系列)
3226-2001C 175-200mm
螺纹测头选配 螺纹测头选配
3226-2251C 200-225mm
螺纹内测千分尺测头(选配)
3226-2501C 225-250mm
3226-1001C
3226-2751C 250-275mm
3226-3001C 275-300mm
螺纹内径千分尺测头
成对供应
惠氏螺纹(55°牙型)
适用于3226系列千分尺
型号 适用的螺距
7321-T21 60-48TPI
7321-T1S
7321-T22 48-40TPI
7321-T23 40-32TPI 公制和美标螺纹(60°牙型) 单位: mm
55°
7321-T24 32-24TPI 型号 适用的螺距
7321-T25 24-18TPI 7321-T11 0.4-0.5mm/64-48TPI
Ø5 Ø5
7321-T26 18-14TPI 7321-T12 0.6-0.9mm/44-28TPI
55°牙型
7321-T27 14-10TPI 7321-T13 1-1.75mm/24-14TPI
7321-T28 10-7TPI 7321-T14 2-3mm/13-9TPI
60°
7321-T29 7-4.5TPI 7321-T15 3.5-5mm/8-5TPI
7321-T210 4.5-3.5TPI 7321-T16 5.5-7mm /4.5-3.5TPI
Ø5 Ø5
7321-T2S 10对/套, 包含以上所有测头 7321-T1S 6对/套, 包含以上所有测头 60°牙型
