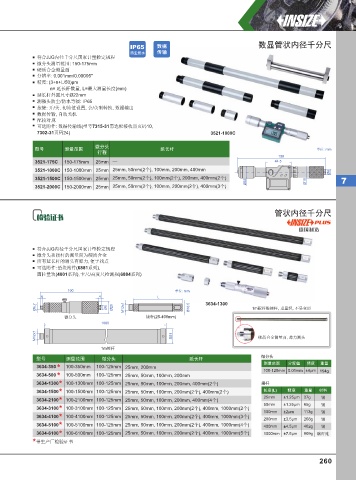

Page 269 - 英示测量INSIZE2025-v.66

IP65 数据 数显管状内径千分尺
防尘防⽔ 传输
符合JJG内径千分尺国家计量检定规程
微分头 测量范围: 150-175mm
硬质合金测量面
分辨率: 0.001mm/0.00005"
精度: (3+n+L/50)µm
n= 延长杆数量, L=最大测量长度(mm)
延长杆外圆尺寸Ø22mm
测微头防尘/防水等级: IP65
按键: 开/关, 初始值设置, 公/英制转换, 数据输出
数据传输, 自动关机
配校对规
可选附件: 数据传输线(型号7315-31需选配接收器页码10,
7302-31页码24) 3521-1000C

微分头
型号 测量范围 延长杆 单位: mm
行程
150
3521-175C 150-175mm 25mm — 44.5
3521-1000C 150-1000mm 25mm 25mm, 50mm(2个), 100mm, 200mm, 400mm
Ø8
3521-1500C 150-1500mm 25mm 25mm, 50mm(2个), 100mm(2个), 200mm, 400mm(2个)
Ø22 Ø18 7
3521-2000C 150-2000mm 25mm 25mm, 50mm(2个), 100mm, 200mm(2个), 400mm(3个)

管状内径千分尺

德国制造

符合JJG内径千分尺国家计量检定规程
微分头和接杆的测量面为硬质合金
所有延长杆的测头有弹力, 便于找点
可选附件: 量块附件(6881系列),
圆柱量块(4001系列), 卡尺/高度尺检测规(6884系列)

100 单位: mm
4 4 L
Ø6.7 Ø8 Ø20 M12x1 Ø16.5 3634-1300 1m碳纤维接杆, 重量轻, 不易变形

微分头 接杆(25-400mm)
1000
M12x1 Ø31 硬质合金测量面, 弹力测头

1m接杆
型号 测量范围 微分头 延长杆 微分头
测量范围 分度值 精度 重量
3634-350 * 100-350mm 100-125mm 25mm, 200mm
100-125mm 0.01mm ±4µm 154g
3634-500 * 100-500mm 100-125mm 25mm, 50mm, 100mm, 200mm
3634-1300 * 100-1300mm 100-125mm 25mm, 50mm, 100mm, 200mm, 400mm(2个) 接杆
3634-1500 * 100-1500mm 100-125mm 25mm, 50mm, 100mm, 200mm(2个), 400mm(2个) 长度(L) 精度 重量 材料
3634-2100 * 100-2100mm 100-125mm 25mm, 50mm, 100mm, 200mm, 400mm(4个) 25mm ±1.25µm 37g 钢
50mm ±1.25µm 65g 钢
3634-3100 * 100-3100mm 100-125mm 25mm, 50mm, 100mm, 200mm(2个), 400mm, 1000mm(2个)
100mm ±2µm 113g 钢
3634-4100 * 100-4100mm 100-125mm 25mm, 50mm, 100mm, 200mm(2个), 400mm, 1000mm(3个) 200mm ±3.5µm 208g 钢
3634-5100 * 100-5100mm 100-125mm 25mm, 50mm, 100mm, 200mm(2个), 400mm, 1000mm(4个) 400mm ±4.5µm 402g 钢
3634-6100 * 100-6100mm 100-125mm 25mm, 50mm, 100mm, 200mm(2个), 400mm, 1000mm(5个) 1000mm ±7.5µm 909g 碳纤维
* 带生产厂检验证书

260
