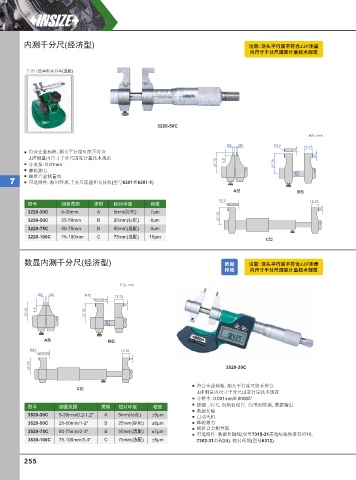

Page 264 - 英示测量INSIZE2025-v.66

内测千分尺(经济型) 注意: 测头平⾏度不符合JJF测量
内尺⼨千分尺国家计量技术规范

千分尺底座配夹持块(选配)

3220-50C
单位: mm
Ø2 Ø2 R12 12.25
符合企业标准, 测头平行度可能不符合 4
5
JJF测量内尺寸千分尺国家计量技术规范 4.5
分度值: 0.01mm 27.75 27.75
棘轮测力 Ø8
硬质合金测量面
7 可选附件: 校对环规,千分尺底座和夹持块(型号6301和6301-1)
A型 B型

R12 12.25
型号 测量范围 类型 校对环规 精度 4
5
3220-30C 5-30mm A 5mm(标配) 7μm
3220-50C 25-50mm B 25mm(标配) 8μm 27.75
3220-75C 50-75mm B 50mm(选配) 9μm
3220-100C 75-100mm C 75mm(选配) 10μm
C型

数显内测千分尺(经济型) 数据 注意: 测头平⾏度不符合JJF测量
传输 内尺⼨千分尺国家计量技术规范

单位: mm
Ø2 Ø2 R12 12.25
4
5
27.75 4.5 27.75

Ø8

A型 B型
R12 12.25
4
5
27.75 3520-30C

符合企业标准, 测头平行度可能不符合
C型
JJF测量内尺寸千分尺国家计量技术规范
分辨率: 0.001mm/0.00005"
型号 测量范围 类型 校对环规 精度 按键: 开/关, 初始值设置, 公/英制转换, 数据输出
数据传输
3520-30C 5-30mm/0.2-1.2" A 5mm(标配) ±5μm 自动关机
3520-50C 25-50mm/1-2" B 25mm(标配) ±6μm 棘轮测力
硬质合金测量面
3520-75C 50-75mm/2-3" B 50mm(选配) ±7μm
可选附件: 数据传输线(型号7315-31需选配接收器页码10,
3520-100C 75-100mm/3-4" C 75mm(选配) ±8μm 7302-31页码24), 校对环规(型号6312)

255
