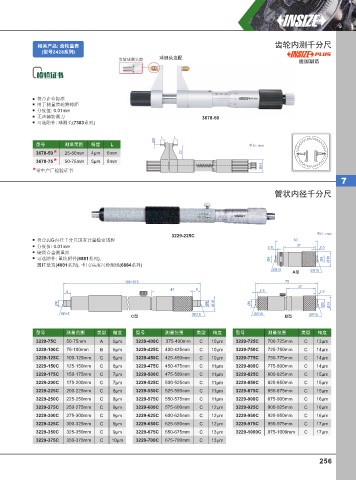

Page 265 - 英示测量INSIZE2025-v.66
P. 265
相关产品: ⻮轮量表 齿轮内测千分尺
(型号2428系列)
球测头选配
安装球测头前 德国制造
符合企业标准
用于测量齿轮跨棒距
分度值: 0.01mm
无声棘轮测力 3678-50
可选附件: 球测头(7383系列)
L L
Ø3
型号 测量范围 精度 L 单位: mm
3678-50 * 25-50mm 4μm 6mm 22
3678-75 * 50-75mm 5μm 8mm
Ø21
* 带生产厂检验证书
7
管状内径千分尺
单位: mm
3229-225C
符合JJG内径千分尺国家计量检定规程 50
分度值: 0.01mm 2.5 37 2.5
硬质合金测量面
可选附件: 量块附件(6881系列), Ø9 Ø9 Ø18
圆柱量块(4001系列), 卡尺/高度尺检测规(6884系列)
SR15 SR15
A型
100~975 75
37
47 9
9 2.5 2.5
Ø8 Ø8 Ø18 Ø9 Ø9 Ø18
SR15 SR15 SR15 SR15
C型 B型
型号 测量范围 类型 精度 型号 测量范围 类型 精度 型号 测量范围 类型 精度
3229-75C 50-75mm A 5μm 3229-400C 375-400mm C 10μm 3229-725C 700-725mm C 13μm
3229-100C 75-100mm B 5μm 3229-425C 400-425mm C 10μm 3229-750C 725-750mm C 14μm
3229-125C 100-125mm C 6μm 3229-450C 425-450mm C 10μm 3229-775C 750-775mm C 14μm
3229-150C 125-150mm C 6μm 3229-475C 450-475mm C 11μm 3229-800C 775-800mm C 14μm
3229-175C 150-175mm C 7μm 3229-500C 475-500mm C 11μm 3229-825C 800-825mm C 15μm
3229-200C 175-200mm C 7μm 3229-525C 500-525mm C 11μm 3229-850C 825-850mm C 15μm
3229-225C 200-225mm C 8μm 3229-550C 525-550mm C 11μm 3229-875C 850-875mm C 15μm
3229-250C 225-250mm C 8μm 3229-575C 550-575mm C 11μm 3229-900C 875-900mm C 16μm
3229-275C 250-275mm C 9μm 3229-600C 575-600mm C 12μm 3229-925C 900-925mm C 16μm
3229-300C 275-300mm C 9μm 3229-625C 600-625mm C 12μm 3229-950C 925-950mm C 16μm
3229-325C 300-325mm C 9μm 3229-650C 625-650mm C 12μm 3229-975C 950-975mm C 17μm
3229-350C 325-350mm C 9μm 3229-675C 650-675mm C 13μm 3229-1000C 975-1000mm C 17μm
3229-375C 350-375mm C 10μm 3229-700C 675-700mm C 13μm
256
