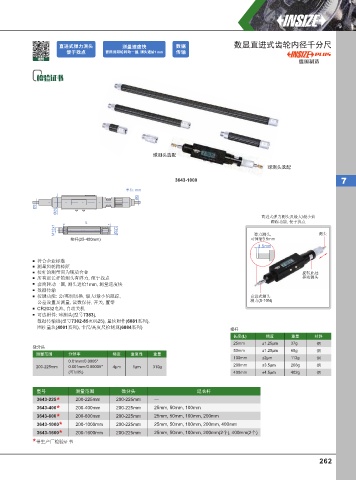

直进式弹⼒测头 测量速度快 数据 数显直进式齿轮内径千分尺
便于找点 套筒或棘轮转动⼀圈, 测头进给1mm 传输
视频
德国制造

球测头选配
球测头选配

3643-1000 7
单位: mm
Ø3
Ø3
Ø20
直进式弹力测头及最大/最小值
L 跟踪功能, 便于找点
M12x1 Ø16.5 弹力测头, 测头
接杆(25-400mm) 可伸缩3.5mm
3.5mm

符合企业标准
测量齿轮跨棒距
接杆的测量面为硬质合金 旋转此处
所有延长杆的测头有弹力, 便于找点 移动测头
套筒转动一圈, 测头进给1mm, 测量速度快
数据传输
按键功能: 公/英制切换, 最大/最小值跟踪, 直进式测头
公差设置及测量, 读数保持, 开关, 置零 测力(5-10N)
CR2032电池, 自动关机
可选附件: 球测头(型号7383),
数据传输线(型号7302-85页码25), 量块附件(6881系列),
圆柱量块(4001系列), 卡尺/高度尺检测规(6884系列) 接杆
长度(L) 精度 重量 材料
25mm ±1.25µm 37g 钢
微分头
50mm ±1.25µm 65g 钢
测量范围 分辨率 精度 重复性 重量
100mm ±2µm 113g 钢
0.01mm/0.0005"
200-225mm 0.001mm/0.00005" 4µm 1μm 310g 200mm ±3.5µm 208g 钢
(可切换) 400mm ±4.5µm 402g 钢

型号 测量范围 微分头 延长杆
3643-225 * 200-225mm 200-225mm —
3643-400 * 200-400mm 200-225mm 25mm, 50mm, 100mm
3643-600 * 200-600mm 200-225mm 25mm, 50mm, 100mm, 200mm
3643-1000 * 200-1000mm 200-225mm 25mm, 50mm, 100mm, 200mm, 400mm
3643-1600 * 200-1600mm 200-225mm 25mm, 50mm, 100mm, 200mm(2个), 400mm(2个)
* 带生产厂检验证书
