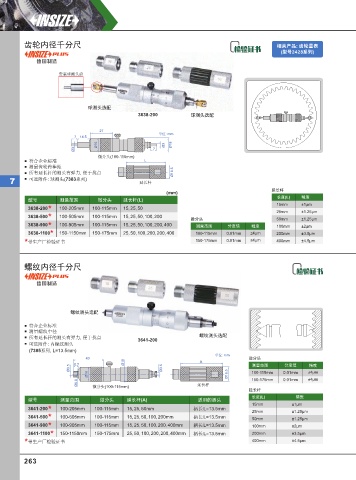

Page 272 - 英示测量INSIZE2025-v.66

齿轮内径千分尺 相关产品: ⻮轮量表
(型号2428系列)
德国制造

安装球测头前

球测头选配
3638-200 球测头选配

27
单位: mm
7 14.5
Ø16 ? Ø3 Ø18
Ø3 7
微分头(100-115mm)
符合企业标准 L
测量齿轮跨棒距
所有延长杆的测头有弹力, 便于找点 Ø16.5
7 可选附件: 球测头(7383系列) 延长杆
延长杆
(mm)

型号 测量范围 微分头 延长杆(L) 长度(L) 精度
15mm ±1µm
3638-200 * 100-205mm 100-115mm 15, 25, 50 25mm ±1.25µm
3638-500 * 100-505mm 100-115mm 15, 25, 50, 100, 200 微分头 50mm ±1.25µm
3638-900 * 100-905mm 100-115mm 15, 25, 50, 100, 200, 400 测量范围 分度值 精度 100mm ±2µm
3638-1100 * 150-1150mm 150-175mm 25, 50, 100, 200, 200, 400 100-115mm 0.01mm ±4µm 200mm ±3.5µm
* 带生产厂检验证书 150-175mm 0.01mm ±4µm 400mm ±4.5µm

螺纹内径千分尺

德国制造

螺纹测头选配

符合企业标准
测量螺纹中径
所有延长杆的测头有弹力, 便于找点 3641-200 螺纹测头选配
可选附件: 内螺纹测头
(7385系列, L=13.5mm)
单位: mm
43 Ø18 A 微分头
Ø3.5 5.7 Ø3.5 测量范围 分度值 精度
Ø16 Ø16.5 100-115mm 0.01mm ±4µm
Ø6.8 微分头(100-115mm) 延长杆 150-175mm 0.01mm ±4µm
延长杆
长度(L) 精度
型号 测量范围 微分头 延长杆(A) 适用的测头
15mm ±1µm
3641-200 * 100-205mm 100-115mm 15, 25, 50mm 柄长 L=13.5mm 25mm ±1.25µm
3641-500 * 100-505mm 100-115mm 15, 25, 50, 100, 200mm 柄长 L=13.5mm 50mm ±1.25µm
3641-900 * 100-905mm 100-115mm 15, 25, 50, 100, 200, 400mm 柄长 L=13.5mm 100mm ±2µm
3641-1100 * 150-1150mm 150-175mm 25, 50, 100, 200, 200, 400mm 柄长 L=13.5mm 200mm ±3.5µm
* 带生产厂检验证书 400mm ±4.5µm
