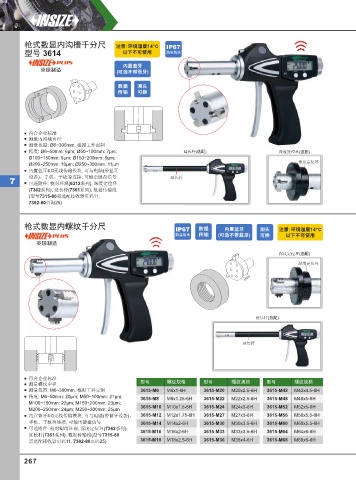

Page 276 - 英示测量INSIZE2025-v.66

枪式数显内沟槽千分尺 注意: 环境温度14°C
型号 3614 以下不可使⽤ 防尘防⽔

内置蓝⽛
英国制造
(可选不带蓝⽛)
数据 测头
传输 可换

符合企业标准
测量内沟槽直径
测量范围: Ø6~300mm, 根据工件定制
精度: Ø6~50mm: 6µm; Ø50~100mm: 7µm; 延长杆(选配) 深度定位环(选配)
Ø100~150mm: 8µm; Ø150~200mm: 9µm;
深度定位环
Ø200~250mm: 10µm; Ø250~300mm: 11µm
内置蓝牙4.0无线传输模块, 可与电脑(带蓝牙
设备)、手机、平板等连接, 可输出键盘信号 延长杆
7 可选附件: 校对环规(6312系列), 深度定位环
(7362系列), 延长杆(7361系列), 数据传输线
(型号7315-80需选配接收器页码11,
7302-80页码25)

枪式数显内螺纹千分尺 数据 内置蓝⽛ 测头 注意: 环境温度14°C
防尘防⽔ 传输 (可选不带蓝⽛) 可换 以下不可使⽤
英国制造
深度定位环(选配)
深度定位环

延长杆(选配)

延长杆

符合企业标准
测量螺纹中径 型号 螺纹规格 型号 螺纹规格 型号 螺纹规格
测量范围: M6~300mm, 根据工件定制 3615-M6 M6x1-6H 3615-M20 M20x2.5-6H 3615-M42 M42x4.5-6H
精度: M6~50mm: 20µm; M50~100mm: 21µm;
3615-M8 M8x1.25-6H 3615-M22 M22x2.5-6H 3615-M48 M48x5-6H
M100~150mm: 22µm; M150~200mm: 23µm;
3615-M10 M10x1.5-6H 3615-M24 M24x3-6H 3615-M52 M52x5-6H
M200~250mm: 24µm; M250~300mm: 25µm
内置蓝牙4.0无线传输模块, 可与电脑(带蓝牙设备)、 3615-M12 M12x1.75-6H 3615-M27 M27x3-6H 3615-M56 M56x5.5-6H
手机、平板等连接, 可输出键盘信号 3615-M14 M14x2-6H 3615-M30 M30x3.5-6H 3615-M60 M60x5.5-6H
可选附件: 校对螺纹环规, 深度定位环(7362系列),
3615-M16 M16x2-6H 3615-M33 M33x3.5-6H 3615-M64 M64x6-6H
延长杆(7361系列), 数据传输线(型号7315-80
需选配接收器页码11, 7302-80页码25) 3615-M18 M18x2.5-6H 3615-M36 M36x4-6H 3615-M68 M68x6-6H

267
