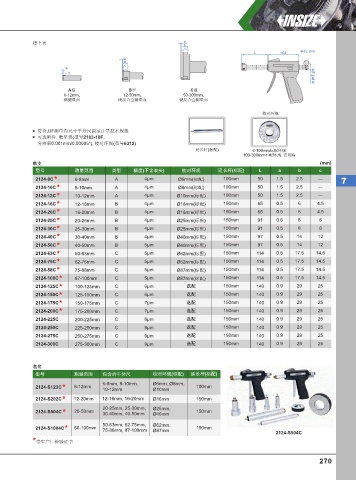

Page 279 - 英示测量INSIZE2025-v.66

接上页 a
b
c
L 102 单位: mm
a
b
c
a
夹持孔Ø8
b
A型 B型 C型
6-12mm, 12-50mm, 50-300mm,
钢测量面 硬质合金测量面 硬质合金测量面

校对环规

符合JJF测量内尺寸千分尺国家计量技术规范
可选附件: 数显表(型号2103-10F,
分辨率0.001mm/0.00005"), 校对环规(型号6312)
延长杆(标配) 6-100mm标配环规
100-300mm不配环规,需另购
单支 (mm)
型号 测量范围 类型 精度(不含表头) 校对环规 延长杆(标配) L a b c
2124-8C * 6-8mm A 4μm Ø6mm(标配) 100mm 50 1.5 2.5 ― 7
2124-10C * 8-10mm A 4μm Ø8mm(标配) 100mm 50 1.5 2.5 ―
2124-12C * 10-12mm A 4μm Ø10mm(标配) 100mm 50 1.5 2.5 ―
2124-16C * 12-16mm B 4μm Ø16mm(标配) 150mm 65 0.5 6 4.5
2124-20C * 16-20mm B 4μm Ø16mm(标配) 150mm 65 0.5 6 4.5
2124-25C * 20-25mm B 4μm Ø25mm(标配) 150mm 91 0.5 8 6
2124-30C * 25-30mm B 4μm Ø25mm(标配) 150mm 91 0.5 8 6
2124-40C * 30-40mm B 4μm Ø40mm(标配) 150mm 97 0.5 14 12
2124-50C * 40-50mm B 5μm Ø40mm(标配) 150mm 97 0.5 14 12
2124-63C * 50-63mm C 5μm Ø62mm(标配) 150mm 114 0.5 17.5 14.5
2124-75C * 62-75mm C 5μm Ø62mm(标配) 150mm 114 0.5 17.5 14.5
* 75-88mm C Ø87mm(标配)
2124-88C 5μm 150mm 114 0.5 17.5 14.5
2124-100C * 87-100mm C 5μm Ø87mm(标配) 150mm 114 0.5 17.5 14.5
2124-125C * 100-125mm C 6μm 选配 150mm 140 0.9 29 25
2124-150C * 125-150mm C 6μm 选配 150mm 140 0.9 29 25
2124-175C * 150-175mm C 7μm 选配 150mm 140 0.9 29 25
2124-200C * 175-200mm C 7μm 选配 150mm 140 0.9 29 25
2124-225C 200-225mm C 8μm 选配 150mm 140 0.9 29 25
2124-250C 225-250mm C 8μm 选配 150mm 140 0.9 29 25
2124-275C 250-275mm C 9μm 选配 150mm 140 0.9 29 25
2124-300C 275-300mm C 9μm 选配 150mm 140 0.9 29 25

套装
型号 测量范围 包含的千分尺 校对环规(标配) 延长杆(标配)
6-8mm, 8-10mm, Ø6mm, Ø8mm,
2124-S123C * 6-12mm 10-12mm Ø10mm 100mm
2124-S202C * 12-20mm 12-16mm, 16-20mm Ø16mm 150mm
20-25mm, 25-30mm, Ø25mm,
2124-S504C * 20-50mm 30-40mm, 40-50mm Ø40mm 150mm

2124-S1004C * 50-100mm 50-63mm, 62-75mm, Ø62mm, 150mm
75-88mm, 87-100mm Ø87mm
2124-S504C
*带生产厂检验证书

270
