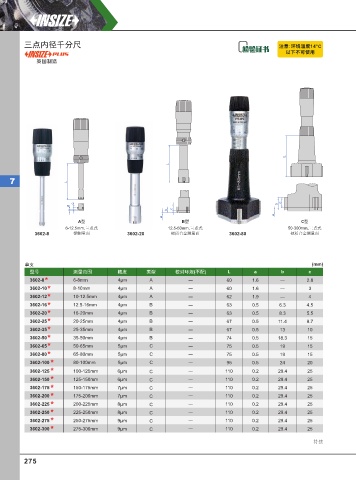

三点内径千分尺 注意: 环境温度14°C
以下不可使⽤
英国制造

L
L

7 L

c b c
a
c
b
a
a
A型 B型 C型
6-12.5mm, 三点式 12.5-50mm, 三点式 50-300mm, 三点式
3602-8 钢测量面 3602-20 硬质合金测量面 3602-80 硬质合金测量面

单支 (mm)
型号 测量范围 精度 类型 校对环规(不配) L a b c
3602-8 * 6-8mm 4μm A ― 60 1.6 ― 2.8
3602-10 * 8-10mm 4μm A ― 60 1.6 ― 3
3602-12 * 10-12.5mm 4μm A ― 62 1.9 ― 4
3602-16 * 12.5-16mm 4μm B ― 63 0.5 6.3 4.5
3602-20 * 16-20mm 4μm B ― 63 0.5 8.3 5.5
3602-25 * 20-25mm 4μm B ― 67 0.5 11.4 8.7
3602-35 * 25-35mm 4μm B ― 67 0.5 13 10
3602-50 * 35-50mm 4μm B ― 74 0.5 18.3 15
3602-65 * 50-65mm 5μm C ― 75 0.5 19 15
3602-80 * 65-80mm 5μm C ― 75 0.5 19 15
3602-100 * 80-100mm 5μm C ― 95 0.5 24 20
3602-125 * 100-125mm 6μm C ― 110 0.2 29.4 25
3602-150 * 125-150mm 6μm C ― 110 0.2 29.4 25
3602-175 * 150-175mm 7μm C ― 110 0.2 29.4 25
3602-200 * 175-200mm 7μm C ― 110 0.2 29.4 25
3602-225 * 200-225mm 8μm C ― 110 0.2 29.4 25
3602-250 * 225-250mm 8μm C ― 110 0.2 29.4 25
3602-275 * 250-275mm 9μm C ― 110 0.2 29.4 25
3602-300 * 275-300mm 9μm C ― 110 0.2 29.4 25
待续
