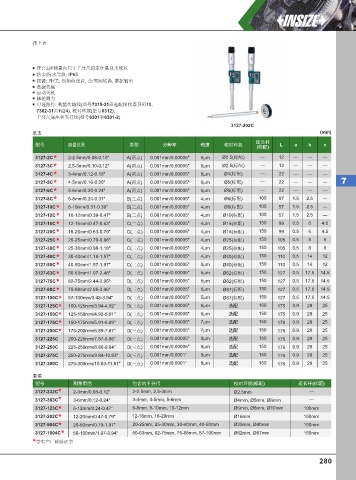

Page 289 - 英示测量INSIZE2025-v.66

接上页

符合JJF测量内尺寸千分尺国家计量技术规范
防尘/防水等级: IP65
按键: 开/关, 初始值设置, 公/英制转换, 数据输出
数据传输
自动关机
棘轮测力
可选附件: 数据传输线(型号7315-31需选配接收器页码10,
7302-31页码24), 校对环规(型号6312),
千分尺底座和夹持块(型号6301和6301-2)
3127-202C
单支 (mm)
延长杆
型号 测量范围 类型 分辨率 精度 校对环规 (标配) L a b c
*
3127-2C 2-2.5mm/0.08-0.10" A(两点) 0.001mm/0.00005" 6μm Ø2.5(标配) ― 12 ― ― ―
3127-3C * 2.5-3mm/0.10-0.12" A(两点) 0.001mm/0.00005" 6μm Ø2.5(标配) ― 12 ― ― ―
3127-4C * 3-4mm/0.12-0.16" A(两点) 0.001mm/0.00005" 6μm Ø4(标配) ― 22 ― ― ―
3127-5C * 4-5mm/0.16-0.20" A(两点) 0.001mm/0.00005" 6μm Ø5(标配) ― 22 ― ― ― 7
3127-6C * 5-6mm/0.20-0.24" A(两点) 0.001mm/0.00005" 6μm Ø6(标配) ― 22 ― ― ―
3127-8C * 6-8mm/0.24-0.31" B(三点) 0.001mm/0.00005" 4μm Ø6(标配) 100 57 1.5 2.5 ―
3127-10C * 8-10mm/0.31-0.39" B(三点) 0.001mm/0.00005" 4μm Ø8(标配) 100 57 1.5 2.5 ―
3127-12C * 10-12mm/0.39-0.47" B(三点) 0.001mm/0.00005" 4μm Ø10(标配) 100 57 1.5 2.5 ―
3127-16C * 12-16mm/0.47-0.63" C(三点) 0.001mm/0.00005" 4μm Ø16(标配) 150 99 0.5 6 4.5
3127-20C * 16-20mm/0.63-0.79" C(三点) 0.001mm/0.00005" 4μm Ø16(标配) 150 99 0.5 6 4.5
3127-25C * 20-25mm/0.79-0.98" C(三点) 0.001mm/0.00005" 4μm Ø25(标配) 150 105 0.5 8 6
3127-30C * 25-30mm/0.98-1.18" C(三点) 0.001mm/0.00005" 4μm Ø25(标配) 150 105 0.5 8 6
3127-40C * 30-40mm/1.18-1.57" C(三点) 0.001mm/0.00005" 4μm Ø40(标配) 150 110 0.5 14 12
3127-50C * 40-50mm/1.57-1.97" C(三点) 0.001mm/0.00005" 5μm Ø40(标配) 150 110 0.5 14 12
3127-63C * 50-63mm/1.97-2.48" D(三点) 0.001mm/0.00005" 5μm Ø62(标配) 150 127 0.5 17.5 14.5
3127-75C * 62-75mm/2.44-2.95" D(三点) 0.001mm/0.00005" 5μm Ø62(标配) 150 127 0.5 17.5 14.5
3127-88C * 75-88mm/2.95-3.46" D(三点) 0.001mm/0.00005" 5μm Ø87(标配) 150 127 0.5 17.5 14.5
3127-100C * 87-100mm/3.43-3.94" D(三点) 0.001mm/0.00005" 5μm Ø87(标配) 150 127 0.5 17.5 14.5
3127-125C * 100-125mm/3.94-4.92" D(三点) 0.001mm/0.00005" 6μm 选配 150 175 0.9 29 25
3127-150C * 125-150mm/4.92-5.91" D(三点) 0.001mm/0.00005" 6μm 选配 150 175 0.9 29 25
3127-175C * 150-175mm/5.91-6.89" D(三点) 0.001mm/0.00005" 7μm 选配 150 175 0.9 29 25
3127-200C * 175-200mm/6.89-7.87" D(三点) 0.001mm/0.00005" 7μm 选配 150 175 0.9 29 25
3127-225C 200-225mm/7.87-8.86" D(三点) 0.001mm/0.00005" 8μm 选配 150 175 0.9 29 25
3127-250C 225-250mm/8.86-9.84" D(三点) 0.001mm/0.00005" 8μm 选配 150 175 0.9 29 25
3127-275C 250-275mm/9.84-10.83" D(三点) 0.001mm/0.0001" 9μm 选配 150 175 0.9 29 25
3127-300C 275-300mm/10.83-11.81" D(三点) 0.001mm/0.0001" 9μm 选配 150 175 0.9 29 25
套装
型号 测量范围 包含的千分尺 校对环规(标配) 延长杆(标配)
3127-232C * 2-3mm/0.08-0.12" 2-2.5mm, 2.5-3mm Ø2.5mm ―
3127-363C* 3-6mm/0.12-0.24" 3-4mm, 4-5mm, 5-6mm Ø4mm, Ø5mm, Ø6mm ―
3127-123C * 6-12mm/0.24-0.47" 6-8mm, 8-10mm, 10-12mm Ø6mm, Ø8mm, Ø10mm 100mm
*
3127-202C 12-20mm/0.47-0.79" 12-16mm, 16-20mm Ø16mm 150mm
3127-504C * 20-50mm/0.79-1.97" 20-25mm, 25-30mm, 30-40mm, 40-50mm Ø25mm, Ø40mm 150mm
3127-1004C * 50-100mm/1.97-3.94" 50-63mm, 62-75mm, 75-88mm, 87-100mm Ø62mm, Ø87mm 150mm
* 带生产厂检验证书
