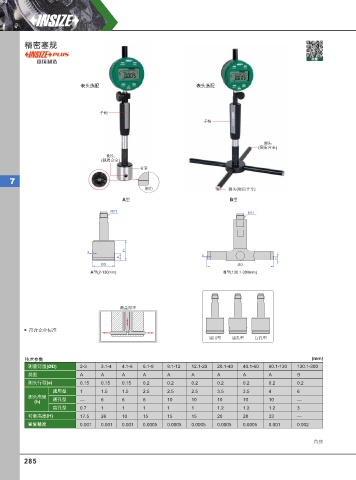

精密塞规

视频
德国制造

表头选配 表头选配

手柄
手柄

测头
(硬质合金)

测头
(硬质合金)

衬套
7
倒角 测头(硬质合金)

A型 B型

M11
M11

s H
s
h
h
ØD ØD
A型(2-130mm) B型(130.1-300mm)

测量原理

符合企业标准
通用型 通孔型 盲孔型

技术参数 (mm)
测量范围(ØD) 2-3 3.1-4 4.1-6 6.1-9 9.1-12 12.1-20 20.1-40 40.1-60 60.1-130 130.1-300
类型 A A A A A A A A A B
测头行程(s) 0.15 0.15 0.15 0.2 0.2 0.2 0.2 0.2 0.2 0.2
通用型 1 1.5 1.5 2.5 2.5 2.5 3.5 3.5 4 6
测头高度 通孔型
(h) — 6 6 6 10 10 10 10 10 —
盲孔型 0.7 1 1 1 1 1 1.2 1.2 1.2 3
衬套高度(H) 17.5 26 10 15 15 15 20 28 33 —
重复精度 0.001 0.001 0.001 0.0005 0.0005 0.0005 0.0005 0.0005 0.001 0.002

待续
