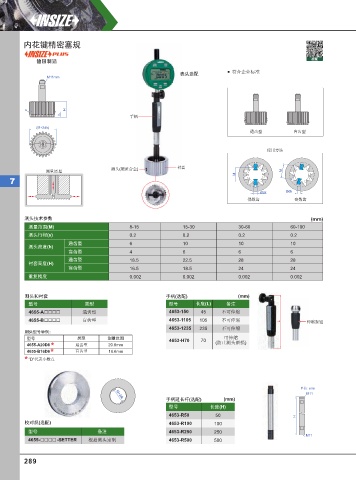

内花键精密塞规

德国制造 视频
符合企业标准
表头选配
M11mm

s H
h
手柄
(M+2dk)
通齿 型 盲齿 型

使用方法

衬套
测头(硬质合金)
测量原理 M
M
7
Ødk Ødk
偶数齿 奇数齿

测头技术参数 (mm)
测量范围(M) 8-15 15-30 30-60 60-100
测头行程(s) 0.2 0.2 0.2 0.2
通齿型 6 10 10 10
测头高度(h)
盲齿型 4 6 6 6
通齿型 18.5 22.5 28 28
衬套高度(H)
盲齿型 16.5 18.5 24 24
重复精度 0.002 0.002 0.002 0.002

测头和衬套 手柄(选配) (mm)
型号 类型 型号 长度(L) 备注
4655-A 通齿型 4653-150 45 不可伸缩
4655-B 盲齿型 4653-1105 105 不可伸缩 L 伸缩按钮
4653-1235 235 不可伸缩
测头型号举例:
型号 类型 测量范围 可伸缩
4653-H70 70
4655-A20D8 * 通齿型 20.8mm (防止测头磨损)
*
4655-B16D6 盲齿型 16.6mm
* “D”代表小数点

单位: mm
M11
手柄延长杆(选配) (mm)
M+2dk
型号 长度 (H)
4653-R50 50 H
校对规(选配) 4653-R100 100
型号 备注 4653-R250 250
M11
4655- -SETTER 根据测头定制 4653-R500 500

289
