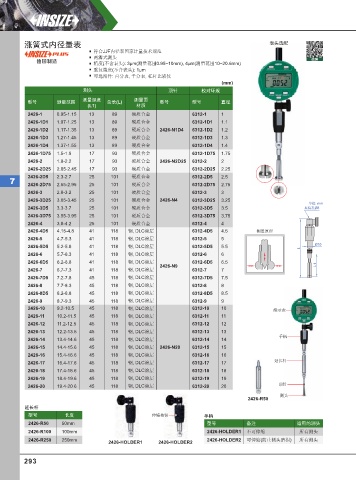

Page 302 - 英示测量INSIZE2025-v.66

涨簧式内径量表 表头选配
符合JJF内径表国家计量技术规范
两瓣式测头 视频
德国制造
精度(不含表头): 3μm(测量范围0.95~10mm), 4μm(测量范围10~20.6mm)
重复精度(不含表头): 1μm
可选附件: 百分表, 千分表, 杠杆比较仪
(mm)
测头 顶针 校对环规
测量深度 测量面
型号 测量范围 总长(L) 型号 型号 直径
(L1) 材质
2426-1 0.95-1.15 13 89 硬质合金 6312-1 1
2426-1D1 1.07-1.25 13 89 硬质合金 6312-1D1 1.1
2426-1D2 1.17-1.35 13 89 硬质合金 2426-N1D4 6312-1D2 1.2
2426-1D3 1.27-1.45 13 89 硬质合金 6312-1D3 1.3
2426-1D4 1.37-1.55 13 89 硬质合金 6312-1D4 1.4
2426-1D75 1.5-1.9 17 93 硬质合金 6312-1D75 1.75
2426-2 1.8-2.2 17 93 硬质合金 2426-N2D25 6312-2 2
2426-2D25 2.05-2.45 17 93 硬质合金 6312-2D25 2.25
2426-2D5 2.3-2.7 25 101 硬质合金 6312-2D5 2.5
7
2426-2D75 2.55-2.95 25 101 硬质合金 6312-2D75 2.75
2426-3 2.8-3.2 25 101 硬质合金 6312-3 3
2426-3D25 3.05-3.45 25 101 硬质合金 2426-N4 6312-3D25 3.25
单位: mm
2426-3D5 3.3-3.7 25 101 硬质合金 6312-3D5 3.5 夹持孔Ø8
2426-3D75 3.55-3.95 25 101 硬质合金 6312-3D75 3.75
2426-4 3.8-4.2 25 101 硬质合金 6312-4 4
2426-4D5 4.15-4.8 41 118 钢, DLC涂层 6312-4D5 4.5 测量原理
2426-5 4.7-5.3 41 118 钢, DLC涂层 6312-5 5
2426-5D5 5.2-5.8 41 118 钢, DLC涂层 6312-5D5 5.5 Ø10
L
2426-6 5.7-6.3 41 118 钢, DLC涂层 6312-6 6
2426-6D5 6.2-6.8 41 118 钢, DLC涂层 6312-6D5 6.5
2426-N9 L1
2426-7 6.7-7.3 41 118 钢, DLC涂层 6312-7 7
2426-7D5 7.2-7.8 45 118 钢, DLC涂层 6312-7D5 7.5
2426-8 7.7-8.3 45 118 钢, DLC涂层 6312-8 8
2426-8D5 8.2-8.8 45 118 钢, DLC涂层 6312-8D5 8.5
2426-9 8.7-9.3 45 118 钢, DLC涂层 6312-9 9
2426-10 9.2-10.5 45 118 钢, DLC涂层 6312-10 10 指示表
2426-11 10.2-11.5 45 118 钢, DLC涂层 6312-11 11
2426-12 11.2-12.5 45 118 钢, DLC涂层 6312-12 12
2426-13 12.2-13.5 45 118 钢, DLC涂层 6312-13 13
手柄
2426-14 13.4-14.6 45 118 钢, DLC涂层 6312-14 14
2426-15 14.4-15.6 45 118 钢, DLC涂层 2426-N20 6312-15 15
2426-16 15.4-16.6 45 118 钢, DLC涂层 6312-16 16
2426-17 16.4-17.6 45 118 钢, DLC涂层 6312-17 17 延长杆
2426-18 17.4-18.6 45 118 钢, DLC涂层 6312-18 18
2426-19 18.4-19.6 45 118 钢, DLC涂层 6312-19 19
2426-20 19.4-20.6 45 118 钢, DLC涂层 6312-20 20 顶针
测头
2426-R50
延长杆
型号 长度 伸缩按钮 手柄
2426-R50 50mm 型号 备注 适用的测头
2426-R100 100mm 2426-HOLDER1 不可伸缩 所有测头
2426-R250 250mm 2426-HOLDER2 可伸缩(防止测头磨损) 所有测头
2426-HOLDER1 2426-HOLDER2

293
