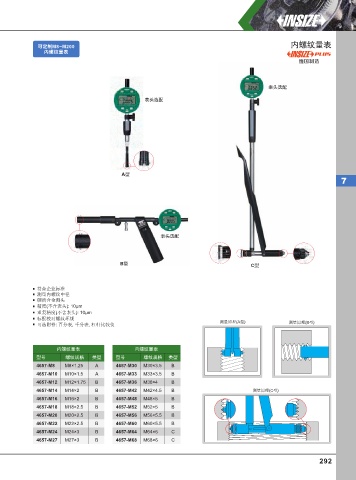

内螺纹量表
可定制M8~M200
内螺纹量表
德国制造
表头选配
表头选配
A型
7
7
表头选配
B型 C型
符合企业标准
测量内螺纹中径
硬质合金测头
精度(不含表头): 10μm
重复精度(不含表头): 10μm
标配校对螺纹环规
测量原理(A型) 测量原理(B型)
可选附件: 百分表, 千分表, 杠杆比较仪
内螺纹量表 内螺纹量表
型号 螺纹规格 类型 型号 螺纹规格 类型
4657-M8 M8×1.25 A 4657-M30 M30×3.5 B
4657-M10 M10×1.5 A 4657-M33 M33×3.5 B
4657-M12 M12×1.75 B 4657-M36 M36×4 B
4657-M14 M14×2 B 4657-M42 M42×4.5 B 测量原理(C型)
4657-M16 M16×2 B 4657-M48 M48×5 B
4657-M18 M18×2.5 B 4657-M52 M52×5 B
4657-M20 M20×2.5 B 4657-M56 M56×5.5 B
4657-M22 M22×2.5 B 4657-M60 M60×5.5 B
4657-M24 M24×3 B 4657-M64 M64×6 C
4657-M27 M27×3 B 4657-M68 M68×6 C
292
