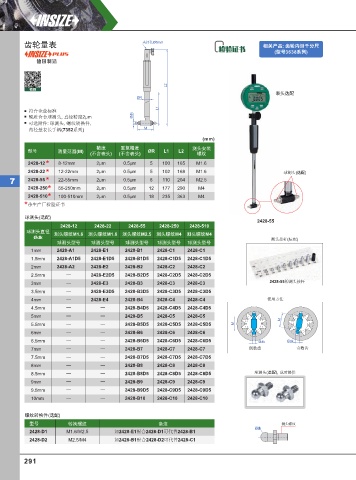

齿轮量表 夹持孔Ø8mm 相关产品: ⻮轮内测千分尺
(型号3638系列)
德国制造

L2
视频
表头选配
ØR
L1
符合企业标准
硬质合金球测头, 直径精度2μm Ødk
可选附件: 球测头, 螺纹转换件,
内径量表长手柄(7352系列) M
(mm)
精度 重复精度 测头安装
型号 测量范围(M) ØR L1 L2
(不含表头) (不含表头) 螺纹
2428-12 * 8-12mm 2μm 0.5μm 5 100 165 M1.6
* 球测头(选配)
2428-22 12-22mm 2μm 0.5μm 5 102 168 M1.6
7 2428-55 * 22-55mm 2μm 0.5μm 8 110 204 M2.5
2428-250 * 55-250mm 2μm 0.5μm 12 177 290 M4
2428-510 * 100-510mm 2μm 0.5μm 18 235 363 M4
* 带生产厂检验证书

球测头(选配)
2428-55
2428-12 2428-22 2428-55 2428-250 2428-510
球测头直径 测头螺纹M1.6 测头螺纹M1.6 测头螺纹M2.5 测头螺纹M4 测头螺纹M4
Ødk 测头接杆(标配)
球测头型号 球测头型号 球测头型号 球测头型号 球测头型号
1mm 2428-A1 2428-E1 2428-B1 2428-C1 2428-C1
1.5mm 2428-A1D5 2428-E1D5 2428-B1D5 2428-C1D5 2428-C1D5
2mm 2428-A2 2428-E2 2428-B2 2428-C2 2428-C2
2.5mm — 2428-E2D5 2428-B2D5 2428-C2D5 2428-C2D5
3mm — 2428-E3 2428-B3 2428-C3 2428-C3 2428-55的测头接杆
3.5mm — 2428-E3D5 2428-B3D5 2428-C3D5 2428-C3D5
4mm — 2428-E4 2428-B4 2428-C4 2428-C4 使用方法
4.5mm — — 2428-B4D5 2428-C4D5 2428-C4D5
5mm — — 2428-B5 2428-C5 2428-C5
M
5.5mm — — 2428-B5D5 2428-C5D5 2428-C5D5 M
6mm — — 2428-B6 2428-C6 2428-C6
6.5mm — — 2428-B6D5 2428-C6D5 2428-C6D5 Ødk Ødk
7mm — — 2428-B7 2428-C7 2428-C7 偶数齿 奇数齿
7.5mm — — 2428-B7D5 2428-C7D5 2428-C7D5
8mm — — 2428-B8 2428-C8 2428-C8
8.5mm — — 2428-B8D5 2428-C8D5 2428-C8D5 球测头(选配), 成对提供
9mm — — 2428-B9 2428-C9 2428-C9
9.5mm — — 2428-B9D5 2428-C9D5 2428-C9D5
10mm — — 2428-B10 2428-C10 2428-C10

螺纹转换件(选配)
型号 转换螺纹 备注 测头螺纹
Ødk
2428-D1 M1.6/M2.5 如2428-E1配合2428-D1可代替2428-B1
2428-D2 M2.5/M4 如2428-B1配合2428-D2可代替2428-C1

291
