P. 296

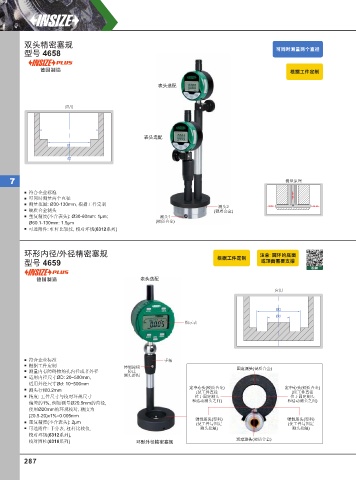

双头精密塞规
型号 4658 可同时测量两个直径
德国制造
根据⼯件定制
表头选配
应用
表头选配
d1
d2
7 测量原理
符合企业标准
可同时测量两个直径
测量范围: Ø30-130mm, 根据工件定制 测头2
硬质合金测头 (硬质合金)
重复精度(不含表头): Ø30-60mm: 1μm; 测头1
Ø60.1-130mm: 1.5μm (硬质合金)
可选附件: 杠杆比较仪, 校对环规(6312系列)
环形内径/外径精密塞规 注意: 圆环的底⾯
根据⼯件定制
型号 4659 或顶⾯需要⽀撑
视频
德国制造 表头选配
应用
ØD
Ød
指示表
符合企业标准 手柄
根据工件定制 伸缩按钮 固定测头(硬质合金)
测量内有障碍物的孔内径或者外径 防止
适用内径尺寸ØD: 20~500mm, 测头磨损
适用外径尺寸Ød: 10~500mm
定中心头(硬质合金) 定中心头(硬质合金)
测头行程0.2mm (使工件直径 (使工件直径
精度: 工件尺寸与校对环规尺寸 位于固定测头 位于固定测头
和活动测头之间) 和活动测头之间)
偏差的1%, 例如测量Ø20.5mm的内径,
使用Ø20mm的环规校对, 精度为
(20.5-20)x1%=0.005mm
弹性压头(塑料) 弹性压头(塑料)
重复精度(不含表头): 2μm (使工件与固定 (使工件与固定
可选附件: 千分表, 杠杆比较仪, 测头接触) 测头接触)
校对环规(6312系列),
活动测头(硬质合金)
校对圆柱(6316系列) 环形外径精密塞规
287
