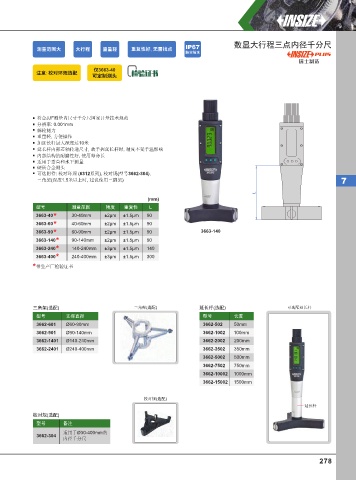

Page 287 - 英示测量INSIZE2025-v.66

数显大行程三点内径千分尺
测量范围⼤ ⼤⾏程 重量轻 重复性好, ⽆需找点
防尘防⽔
瑞士制造
仅3663-40
注意: 校对环规选配
可定制测头

符合JJF测量内尺寸千分尺国家计量技术规范
分辨率: 0.001mm
棘轮测力
重量轻, 方便操作
加延长杆最大深度达10米
延长杆内部芯轴传递尺寸, 故手握延长杆时, 精度不受手温影响
内部结构的耐磨性好, 使用寿命长
适用于垂直和水平测量
硬质合金测头
可选附件: 校对环规 (6312系列), 校对规(型号3662-304),
三角架(深度1.5米以上时, 建议使用三脚架) 7

L
(mm)
型号 测量范围 精度 重复性 L
3663-40 * 30-40mm ±2μm ±1.5μm 90
3663-60 * 40-60mm ±2μm ±1.5μm 90
3663-90 * 60-90mm ±2μm ±1.5μm 90 3663-140
3663-140 * 90-140mm ±2μm ±1.5μm 90
3663-240 * 140-240mm ±3μm ±1.5μm 140
3663-400 * 240-400mm ±3μm ±1.5μm 300
* 带生产厂检验证书

三角架(选配) 三角架(选配) 延长杆(选配) 可选配延长杆
型号 支撑直径 型号 长度
3662-601 Ø60-90mm 3662-502 50mm
3662-901 Ø90-140mm 3662-1002 100mm
3662-1401 Ø140-240mm 3662-2002 200mm
3662-2401 Ø240-400mm 3662-3502 350mm
3662-5002 500mm
3662-7502 750mm
3662-10002 1000mm
3662-15002 1500mm

校对规(选配)
延长杆
校对规(选配)
型号 备注
适用于Ø30-400mm的
3662-304
内径千分尺
