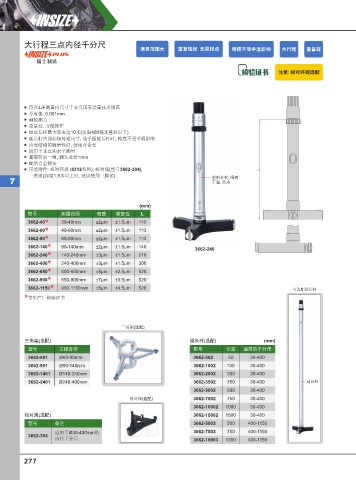

大行程三点内径千分尺
测量范围⼤ 重复性好, ⽆需找点 精度不受⼿温影响 ⼤⾏程 重量轻

瑞士制造
注意: 校对环规选配

符合JJF测量内尺寸千分尺国家计量技术规范
分度值: 0.001mm
棘轮测力
重量轻, 方便操作
加延长杆最大深度达10米(仅限400毫米量程以下)
延长杆内部芯轴传递尺寸, 故手握延长杆时, 精度不受手温影响
内部结构的耐磨性好, 使用寿命长
适用于垂直和水平测量
套筒转动一圈, 测头进给1mm
硬质合金测头
可选附件: 校对环规 (6312系列), 校对规(型号3662-304), L
三角架(深度1.5米以上时, 建议使用三脚架) 塑料套管, 隔离
7 手温, 防水

(mm)
型号 测量范围 精度 重复性 L
3662-40 * 30-40mm ±2μm ±1.5μm 110
3662-60 * 40-60mm ±2μm ±1.5μm 110
3662-90 * 60-90mm ±2μm ±1.5μm 110
3662-140 * 90-140mm ±2μm ±1.5μm 140 3662-240
3662-240 * 140-240mm ±3μm ±1.5μm 210
3662-400 * 240-400mm ±3μm ±1.5μm 300
3662-650 * 400-650mm ±5μm ±2.5μm 520
3662-900 * 650-900mm ±7μm ±3.5μm 520
3662-1150 * 900-1150mm ±8μm ±4.5μm 520 可选配延长杆
* 带生产厂检验证书

三角架(选配)

三角架(选配) 延长杆(选配) (mm)
型号 支撑直径 型号 长度 适用的千分尺
3662-601 Ø60-90mm 3662-502 50 30-400
3662-901 Ø90-140mm 3662-1002 100 30-400
3662-1401 Ø140-240mm 3662-2002 200 30-400
3662-2401 Ø240-400mm 3662-3502 350 30-400 延长杆
3662-5002 500 30-400
校对规(选配) 3662-7502 750 30-400
3662-10002 1000 30-400
校对规(选配) 3662-15002 1500 30-400
型号 备注 3662-5003 500 400-1150
适用于Ø30-400mm的 3662-7503 750 400-1150
3662-304
内径千分尺 3662-10003 1000 400-1150

277
