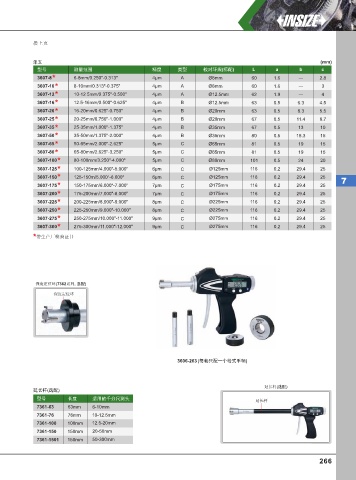

P. 275

接上页


            单支                                                                                                 (mm)
              型号          测量范围                       精度       类型       校对环规(标配)         L       a       b       c
                   *                                                     Ø8mm           60     1.6      ―      2.8
              3607-8      6-8mm/0.250"-0.313"        4μm       A
              3607-10 *   8-10mm/0.313"-0.375"       4μm       A         Ø8mm           60     1.6      ―       3
              3607-12 *   10-12.5mm/0.375"-0.500"    4μm       A         Ø12.5mm        62     1.9      ―       4
              3607-16 *   12.5-16mm/0.500"-0.625"    4μm       B         Ø12.5mm        63     0.5     6.3     4.5
              3607-20 *   16-20mm/0.625"-0.750"      4μm       B         Ø20mm          63     0.5     8.3     5.5
              3607-25 *   20-25mm/0.750"-1.000"      4μm       B         Ø20mm          67     0.5     11.4    8.7
              3607-35 *   25-35mm/1.000"-1.375"      4μm       B         Ø35mm          67     0.5      13     10
              3607-50 *   35-50mm/1.375"-2.000"      4μm       B         Ø35mm          80     0.5     18.3    15
              3607-65 *   50-65mm/2.000"-2.625"      5μm       C         Ø65mm          81     0.5      19     15
              3607-80 *   65-80mm/2.625"-3.250"      5μm       C         Ø65mm          81     0.5      19     15
              3607-100 *  80-100mm/3.250"-4.000"     5μm       C         Ø80mm         101     0.5      24     20
              3607-125 *  100-125mm/4.000"-5.000"    6μm       C         Ø125mm        116     0.2     29.4    25
              3607-150*   125-150m/5.000"-6.000"     6μm       C         Ø125mm        116     0.2     29.4    25
              3607-175 *  150-175mm/6.000"-7.000"    7μm       C         Ø175mm        116     0.2     29.4    25     7
              3607-200 *  175-200mm/7.000"-8.000"    7μm       C         Ø175mm        116     0.2     29.4    25
              3607-225 *  200-225mm/8.000"-9.000"    8μm       C         Ø225mm        116     0.2     29.4    25
              3607-250 *  225-250mm/9.000"-10.000"   8μm       C         Ø225mm        116     0.2     29.4    25
              3607-275 *  250-275mm/10.000"-11.000"  9μm       C         Ø275mm        116     0.2     29.4    25
              3607-300 *  275-300mm/11.000"-12.000"  9μm       C         Ø275mm        116     0.2     29.4    25
            * 带生产厂检验证书









             深度定位环(7362系列, 选配)
                    深度定位环












                                                              3606-203 (每套只配一个枪式手柄)




                                                                                            延长杆(选配)
            延长杆(选配)
              型号        长度       适用的千分尺测头                                                延长杆
              7361-63   63mm     6-10mm
              7361-76   76mm     10-12.5mm
              7361-100  100mm    12.5-20mm
              7361-150  150mm    20-50mm
              7361-1501  150mm   50-300mm
