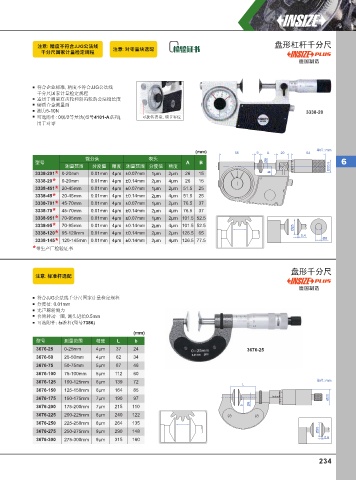

注意: 精度不符合JJG公法线 盘形杠杆千分尺
千分尺国家计量检定规程 注意: 对零量块选配
德国制造

符合企业标准, 精度不符合JJG公法线
千分尺国家计量检定规程
适用于测量直齿轮和斜齿轮的公法线长度
硬质合金测量面
测力5-10N 3338-20
可选附件: 0级/2等量块(型号4101-A 系列), 可旋转表盘, 调节零位
用于对零

单位: mm
(mm) 55 9 A 20 54
微分头 表头
型号 A B Ø8 6
测量范围 分度值 精度 测量范围 分度值 精度 Ø20.5
3338-201 * 0-20mm 0.01mm 4µm ±0.07mm 1µm 2µm 26 15 B
3338-20 * 0-20mm 0.01mm 4µm ±0.14mm 2µm 4µm 26 15
3338-451 * 20-45mm 0.01mm 4µm ±0.07mm 1µm 2µm 51.5 25
3338-45 * 20-45mm 0.01mm 4µm ±0.14mm 2µm 4µm 51.5 25
3338-701 * 45-70mm 0.01mm 4µm ±0.07mm 1µm 2µm 76.5 37
3338-70 * 45-70mm 0.01mm 4µm ±0.14mm 2µm 4µm 76.5 37
3338-951 * 70-95mm 0.01mm 4µm ±0.07mm 1µm 2µm 101.5 52.5
3338-95 * 70-95mm 0.01mm 4µm ±0.14mm 2µm 4µm 101.5 52.5 Ø25
3338-120 * 95-120mm 0.01mm 4µm ±0.14mm 2µm 2µm 126.5 65 0.4
3338-145 * 120-145mm 0.01mm 4µm ±0.14mm 2µm 4µm 126.5 77.5 Ø8
* 带生产厂检验证书

盘形千分尺
注意: 标准杆选配
德国制造

符合JJG公法线千分尺国家计量检定规程
分度值: 0.01mm
无声棘轮测力
套筒转动一圈, 测头进给0.5mm
可选附件: 标准杆(型号7386)
(mm)
型号 测量范围 精度 L b
3676-25 0-25mm 4μm 37 24 3676-25
3676-50 25-50mm 4μm 62 34
3676-75 50-75mm 5μm 87 46
3676-100 75-100mm 5μm 112 60
3676-125 100-125mm 6μm 139 72 单位: mm
L
3676-150 125-150mm 6μm 164 85
3676-175 150-175mm 7μm 190 97 Ø20
Ø8
3676-200 175-200mm 7μm 215 110 b
3676-225 200-225mm 8μm 240 122
3676-250 225-250mm 8μm 264 135
3676-275 250-275mm 9μm 290 148 Ø25
0.6
3676-300 275-300mm 9μm 315 160
