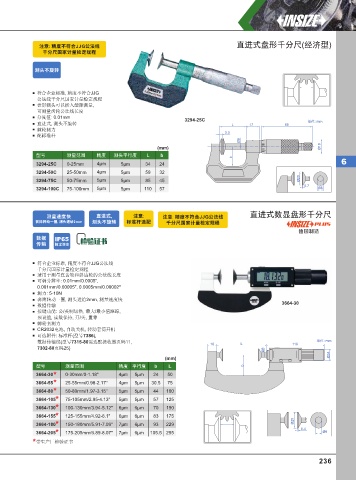

Page 245 - 英示测量INSIZE2025-v.66

注意: 精度不符合JJG公法线 直进式盘形千分尺(经济型)
千分尺国家计量检定规程

测头不旋转

符合企业标准, 精度不符合JJG
公法线千分尺国家计量检定规程
盘形测头可以插入缝隙测量,
可测量齿轮公法线长度
分度值: 0.01mm 3294-25C
直进式, 测头不旋转 L 17 66 单位: mm
棘轮测力 3.3
配标准杆
Ø8
(mm) Ø18
型号 测量范围 精度 测头平行度 L b
b
3294-25C 0-25mm 4μm 5μm 34 24 6
3294-50C 25-50mm 4μm 5μm 59 32
3294-75C 50-75mm 5μm 5μm 85 45 Ø20
0.7
3294-100C 75-100mm 5μm 5μm 110 57 Ø8

直进式数显盘形千分尺
测量速度快 直进式, 注意: 注意: 精度不符合JJG公法线
套筒转动⼀圈, 测头进给2mm 测头不旋转 标准杆选配 千分尺国家计量检定规程
德国制造
数据 IP65
传输 防尘防⽔

符合企业标准, 精度不符合JJG公法线
千分尺国家计量检定规程
适用于测量直齿轮和斜齿轮的公法线长度
可调分辨率: 0.01mm/0.0005",
0.001mm/0.00005", 0.0005mm/0.00002"
测力: 5-10N
套筒转动一圈, 测头进给2mm, 测量速度快
数据传输 3664-30
按键功能: 公/英制切换, 最大/最小值跟踪,
预设值, 读数保持, 开/关, 置零
棘轮套测力
CR2032电池, 自动关机, 转动套筒开机
可选附件: 标准杆(型号7386),
数据传输线(型号7315-80需选配接收器页码11, 单位: mm
18 L 118
7302-80页码25) Ø8
Ø24
(mm)
型号 测量范围 精度 平行度 b L b
3664-30 * 0-30mm/0-1.18" 4μm 5μm 24 50
3664-55 * 25-55mm/0.98-2.17" 4μm 5μm 30.5 75
3664-80 * 50-80mm/1.97-3.15" 5μm 5μm 44 100
3664-105 * 75-105mm/2.95-4.13" 5μm 5μm 57 125
3664-130 * 100-130mm/3.94-5.12" 6μm 6μm 70 150
3664-155 * 125-155mm/4.92-6.1" 6μm 6μm 83 175
3664-180* 150-180mm/5.91-7.09" 7μm 6μm 93 229 Ø25
0.4
3664-205* 175-205mm/6.89-8.07" 7μm 6μm 105.5 255 Ø8
* 带生产厂检验证书
