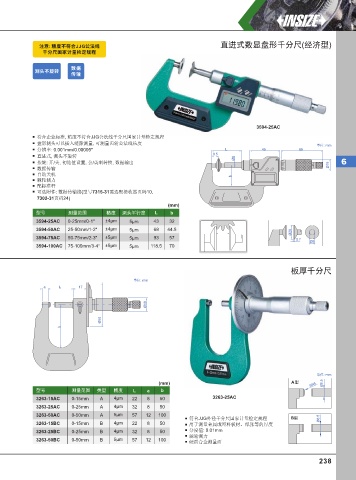

Page 247 - 英示测量INSIZE2025-v.66

注意: 精度不符合JJG公法线 直进式数显盘形千分尺(经济型)
千分尺国家计量检定规程

数据
测头不旋转
传输

3594-25AC
符合企业标准, 精度不符合JJG公法线千分尺国家计量检定规程
盘形测头可以插入缝隙测量, 可测量齿轮公法线长度
单位: mm
分辨率: 0.001mm/0.00005" L 45 66
直进式, 测头不旋转 9.5 Ø8
按键: 开/关, 初始值设置, 公/英制转换, 数据输出 Ø18 6
数据传输
自动关机
b
棘轮测力
配标准杆
可选附件: 数据传输线(型号7315-31需选配接收器页码10,
7302-31页码24)
(mm)
型号 测量范围 精度 测头平行度 L b
3594-25AC 0-25mm/0-1" ±4μm 5μm 43 32
3594-50AC 25-50mm/1-2" ±4μm 5μm 68 44.5 Ø20
3594-75AC 50-75mm/2-3" ±5μm 5μm 93 57 0.7
Ø8
3594-100AC 75-100mm/3-4" ±5μm 5μm 118.5 70

板厚千分尺

单位: mm
a L 17

Ø18

Ø60
b

单位: mm
(mm) A 型 SR5 Ø6.5
型号 测量范围 类型 精度 L a b
3263-15AC 0-15mm A 4μm 22 8 50 3263-25AC
3263-25AC 0-25mm A 4μm 32 8 50
3263-50AC 0-50mm A 5μm 57 12 100
符合JJG外径千分尺国家计量检定规程 B型 Ø6.5
3263-15BC 0-15mm B 4μm 22 8 50 用于测量金属或塑料板材、纸张等的厚度
3263-25BC 0-25mm B 4μm 32 8 50 分度值: 0.01mm
棘轮测力
3263-50BC 0-50mm B 5μm 57 12 100 硬质合金测量面

238
