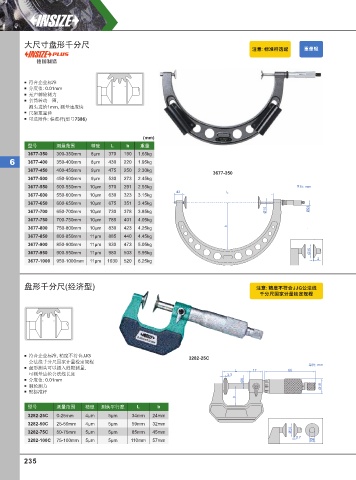

P. 244
大尺寸盘形千分尺
注意: 标准杆选配 重量轻
德国制造
符合企业标准
分度值: 0.01mm
无声棘轮测力
套筒转动一圈,
测头进给1mm, 测量速度快
尺架重量轻
可选附件: 标准杆(型号7386)
(mm)
型号 测量范围 精度 L b 重量
3677-350 300-350mm 8μm 370 190 1.65kg
6 3677-400 350-400mm 8μm 430 220 1.95kg
3677-450 400-450mm 9μm 475 250 2.30kg
3677-350
3677-500 450-500mm 9μm 530 273 2.45kg
3677-550 500-550mm 10μm 570 291 2.55kg 单位: mm
42 L
3677-600 550-600mm 10μm 630 323 3.15kg
3677-650 600-650mm 10μm 675 351 3.45kg
3677-700 650-700mm 10μm 730 378 3.85kg Ø10 Ø24
3677-750 700-750mm 10μm 785 401 4.05kg
b
3677-800 750-800mm 10μm 830 423 4.25kg
3677-850 800-850mm 11μm 885 440 4.45kg
3677-900 850-900mm 11μm 930 473 5.05kg
3677-950 900-950mm 11μm 980 503 5.95kg Ø35
2
3677-1000 950-1000mm 11μm 1030 520 6.25kg
盘形千分尺(经济型) 注意: 精度不符合JJG公法线
千分尺国家计量检定规程
符合企业标准, 精度不符合JJG 3282-25C
公法线千分尺国家计量检定规程
单位: mm
盘形测头可以插入缝隙测量,
L 17 66
可测量齿轮公法线长度 3.3
分度值: 0.01mm Ø8
棘轮测力 Ø18
配标准杆
b
型号 测量范围 精度 测头平行度 L b
3282-25C 0-25mm 4μm 5μm 34mm 24mm
3282-50C 25-50mm 4μm 5μm 59mm 32mm
3282-75C 50-75mm 5μm 5μm 85mm 45mm Ø20
0.7
3282-100C 75-100mm 5μm 5μm 110mm 57mm Ø8
