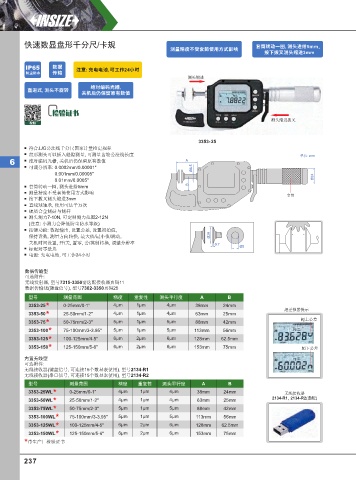

Page 246 - 英示测量INSIZE2025-v.66

快速数显盘形千分尺/卡规 套筒转动⼀圈, 测头进给5mm。
测量精度不受套筒使⽤⽅式影响
按下拨叉测头缩进3mm

IP65 数据 注意: 充电电池, 可⼯作24⼩时
防尘防⽔ 传输
测头缩进
绝对编码光栅,
直进式, 测头不旋转
关机后仍保留原有数值

测头缩进拨叉
视频

3353- 25
符合JJG公法线千分尺国家计量检定规程
盘形测头可以插入缝隙测量, 可测量齿轮公法线长度 单位: mm
6 绝对编码光栅, 关机后仍保留原有数值 A
可调分辨率: 0.0002mm/0.00001" Ø6.5
0.001mm/0.00005" Ø24
0.01mm/0.0005"
B
套筒转动一圈, 测头进给5mm
测量精度不受套筒使用方式影响
套筒
按下拨叉测头缩进3mm
直线球轴承, 使用可达千万次
硬质合金测砧与测杆
测头测力7-10N, 可定制测力范围2-12N
(注意: 小测力会降低防尘防水等级)
按键功能: 数据输出, 设置公差, 设置初始值,
保持读数, 测量方向转换, 最大值/最小值/跳动, Ø20
关机时间设置, 开/关, 置零, 公/英制转换, 调整分辨率 0.7
标配对零量块 Ø8
电源: 充电电池, 可工作24小时

数据传输型
可选附件:
无线发射器, 型号7315-3350需选配接收器页码11
数据传输线(键盘信号), 型号7302-3350页码25
型号 测量范围 精度 重复性 测头平行度 A B
3353-25 * 0-25mm/0-1" 4µm 1µm 4µm 38mm 24mm 超差报警提示
3353-50 * 25-50mm/1-2" 4µm 1µm 4µm 63mm 25mm
3353-75 * 50-75mm/2-3" 5µm 1µm 5µm 88mm 42mm 超上公差
3353-100 * 75-100mm/3-3.95" 5µm 1µm 5µm 113mm 56mm
3353-125 * 100-125mm/4-5" 6µm 2µm 6µm 128mm 62.5mm
3353-150 * 125-150mm/5-6" 6µm 2µm 6µm 153mm 75mm 超下公差
内置无线型
可选附件:
无线接收器(键盘信号, 可连接15个数显表使用), 型号2134-R1
无线接收器(串口信号, 可连接15个数显表使用), 型号2134-R2
型号 测量范围 精度 重复性 测头平行度 A B
3353-25WL * 0-25mm/0-1" 4µm 1µm 4µm 38mm 24mm 无线接收器
3353-50WL * 25-50mm/1-2" 4µm 1µm 4µm 63mm 25mm 2134-R1, 2134-R2(选配)
3353-75WL * 50-75mm/2-3" 5µm 1µm 5µm 88mm 42mm
3353-100WL * 75-100mm/3-3.95" 5µm 1µm 5µm 113mm 56mm
3353-125WL * 100-125mm/4-5" 6µm 2µm 6µm 128mm 62.5mm
3353-150WL * 125-150mm/5-6" 6µm 2µm 6µm 153mm 75mm
* 带生产厂检验证书
