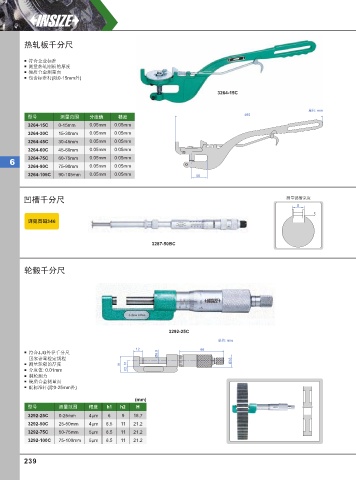

Page 248 - 英示测量INSIZE2025-v.66
P. 248
热轧板千分尺
符合企业标准
测量热轧刚板的厚度
硬质合金测量面
包含标准杆(除0-15mm外)
3264-15C
单位: mm
型号 测量范围 分度值 精度 480
3264-15C 0-15mm 0.05mm 0.05mm
3264-30C 15-30mm 0.05mm 0.05mm
3264-45C 30-45mm 0.05mm 0.05mm
3264-60C 45-60mm 0.05mm 0.05mm
3264-75C 60-75mm 0.05mm 0.05mm
6
3264-90C 75-90mm 0.05mm 0.05mm
3264-105C 90-105mm 0.05mm 0.05mm 50
凹槽千分尺 测量键槽宽度
B
详⻅⻚码346
3287-50BC
轮毂千分尺
3292-25C
单位: mm
12 66
符合JJG外径千分尺 Ø6.5
国家计量检定规程 Ø18
测量轮毂的厚度 H h1
分度值: 0.01mm h2
棘轮测力
硬质合金测量面
配标准杆(除0-25mm外)
(mm)
型号 测量范围 精度 h1 h2 H
3292-25C 0-25mm 4μm 6 9 18.7
3292-50C 25-50mm 4μm 6.5 11 21.2
3292-75C 50-75mm 5μm 6.5 11 21.2
3292-100C 75-100mm 5μm 6.5 11 21.2
239
